Tapones Heyco® para orificios tipo Doble D

Número de parte y especificación

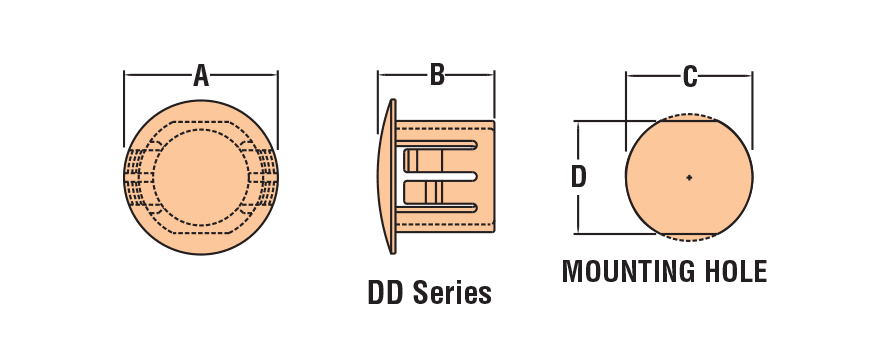

DIMENSIONES DEL PANEL				NO. DE PARTE		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
C Diámetro del orificio de montaje		D Para evitar rotación		Negro	Blanco		A Diámetro de la cabeza		B Altura total
in.	mm.	in.	mm.	Negro	Blanco		in.	mm.	in.	mm.
.375	9.5	.345	8.8	2617	2618	DP 375*	.47	11.9	.41	10.3
.437	11.1	.390	9.9	2488	2489	DD 437-390	.53	13.5
.500	12.7	.445	11.3	2491	2492	DD 500-445	.55	14.7
.562	14.3	.530	13.5	2494	2495	DD 562-530	.66	16.7
.625	15.9	.550	14.0	2497	2498	DD 625-550	.73	18.5
.750	19.1	.625	15.9	2503	2504	DD 750-625	.92	23.4
.875	22.2	.770	19.5	2509	2510	DD 875-770	1.02	25.8	.45	11.5
.875	22.2	.770	19.5	2511	-	DD 875-770-9**	.94	23.8
1.109	28.2	1.000	25.4	2717	2718	DD 1109-1000	1.22	30.9
2.000	50.8	1.875	47.6	2959	2963	DD 2000-1875	2.17	55.1	.48	12.1

Colores estándar negro y blanco. Consulta con Heyco para otros colores. *Durante la instalación, los dedos de fijación del DP 375 deben alinearse con las caras planas del orificio de montaje. **Diámetro de cabeza menor al estándar, para aplicaciones con espacio limitado.

Características

Cubren orificios de montaje para alivio de tensión no utilizados u otros orificios tipo Doule D con dos caras planas opuestas, troquelados o moldeados.
La cabeza convexa con acabado mate se adelgaza hacia un borde delgado.
Instalación rápida y sencilla.
Se fijan firmemente en paneles con grosores de hasta .125″ (3.2 mm).
Los dedos de fijación operan en incrementos fraccionales hasta el grosor máximo del panel.
Grosor aproximado de la cabeza: .062″ (1.6 mm). El grosor puede variar.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Reconocido bajo el programa de componentes de Underwriters’ Laboratories, archivo E51579
Certificaciones		Certificado por la Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-40°F (-40°C) a 221°F (105°C)
