Bujes herméticos de inserción a presión Heyco® de EPDM

Número de parte y especificación

DIÁMETRO DEL ORIFICIO DE MONTAJE		RANGO DE DIÁMETRO DE CABLE		NO. DE PARTE		DESCRIPCIÓN	TAMAÑO DE ORIFICIO	DIMENSIONES DE LA PIEZA
DIÁMETRO DEL ORIFICIO DE MONTAJE		RANGO DE DIÁMETRO DE CABLE		Negro	Gris			D Diámetro de la cabeza		L Longitud total		H Grosor de la cabeza
in.	mm.	in.	mm.	Negro	Gris			in.	mm.	in.	mm.	in.	mm.
Tamaños PG para paneles con grosor de .04″ (1.0 mm) a .16″ (4.0 mm)
.519	13.2	.12-.20	3.0-5.0	4014B	4014	LTB 30-50/PG7	PG7	.77	19.5	.53	13.5	.28	7.0
.630	16.0	.20-.28	5.0-7.0	4015B	4015	LTB 50-70/PG9	PG9	.81	20.5	.77	19.5
.750	19.0	.28-.39	7.0-10.0	4016B	4016	LTB 70-100/PG11	PG11	.98	25.0	.83	21.0
.906	23.0	.31-.55	8.0-14.0	4017B	4017	LTB 80-140/PG16	PG16	1.10	28.0	.89	22.5	.26	6.5
1.142	29.0	.55-.79	14.0-20.0	4018B	4018	LTB 140-200/PG21	PG21	1.37	34.7	1.04	26.5	.30	7.5
1.500	38.0	.79-1.02	20.0-26.0	4019B	4019	LTB 200-260/PG29	PG29	1.80	45.7	1.10	28.0	.28	7.0
1.890	48.0	1.02-1.38	26.0-35.0	4020B	4020	LTB 260-350/PG36	PG36	2.26	57.5	1.44	36.5	.30	7.7
Tamaños métricos para paneles con grosor de .04″ (1.0 mm) a .16″ (4.0 mm)
.492	12.5	.16-.28	4.0-7.0	4007B	4007	LTB 30-50/M12*	M12	.79	20.0	.50	12.7	.26	6.5
.650	16.5	.20-.35	5.0-9.0	4008B	4008	LTB 50-70/M16	M16	.83	21.0	.71	18.0
.807	20.5	.32-.51	8.0-13.0	4009B	4009	LTB 70-100/M20	M20	1.00	25.5	.79	19.5
1.004	25.4	.43-.67	11.0-17.0	4010B	4010	LTB 100-140/M25	M25	1.20	30.5	.85	21.5
1.280	32.5	.59-.79	15.0-20.0	4011B	4011	LTB 140-200/M32	M32	1.52	38.5	.98	24.8
1.594	40.5	.75-1.10	19.0-28.0	4012B	4012	LTB 200-260/M40	M40	1.91	48.5	1.18	30.0	.32	8.1
1.988	50.2	1.06-1.38	27.0-35.0	4013B	4013	LTB 260-350/M50	M50	2.38	60.5	1.38	35.0	.32	8.1

*Grosor de panel de .05 mm (.02″) a 2.0 mm (.08″).

Características

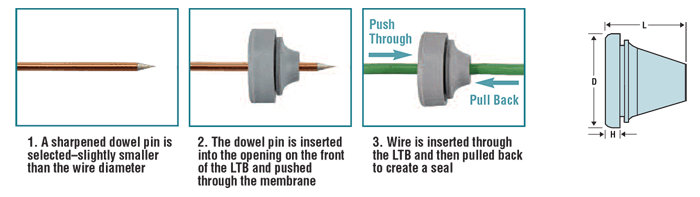

Fácil de instalar: inserta el LTB a presión en su lugar, corta el extremo del cable a 45°, perfora la membrana delgada del LTB e inserta el cable; después, tira ligeramente hacia atrás para formar un sello hermético.
Disponible en color negro y gris.
Proporciona alivio de tensión ligero al cable.
Puede utilizarse como tapón hermético. Ofrece protección hasta IP 67.
Resistente al ozono y a la intemperie.
Para aplicaciones en interiores y exteriores.
Disponible en tamaños para cables con diámetros desde .12″ (3.0 mm) hasta 1.38″ (35.0 mm).

Especificaciones rápidas

Material	EPDM
Rango de temperatura	-40°F (-40°C) a 200°F (93°C)
Grado de protección IP	IP 67
