Tapones roscados PG y métricos Heyco® de plástico

Número de parte y especificación

TIPO/ TAMAÑO DE ROSCA	NO. DE PARTE		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA				CAD

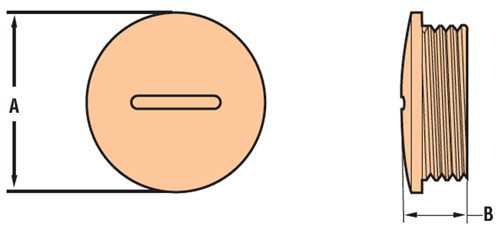

	Gris	Negro		A Diámetro de la cabeza		B Altura total		CAD
	Gris	Negro		in.	mm.	in.	mm.	Gris	Negro
Roscas PG – poliestireno
PG 7	3405	3405B	TP PG 7	.59	15.0	.32	8.0
PG 9	3407	3407B	TP PG 9	.75	19.0	.37	9.5
PG 11	3402	3402B	TP PG 11	.87	22.0	.39	10.0
PG 13	3412	3412B	TP PG 13	.98	25.0
PG 16	3414	3414B	TP PG 16	1.06	27.0
PG 21	3416	3416B	TP PG 21	1.30	33.0	.47	12.0
PG 29	3418	3418B	TP PG 29	1.73	44.0	.47	12.0
PG 36	3415	3415B	TP PG 36	2.17	55.0	.55	14.0
PG 42	3400	3400B	TP PG 42	2.44	62.0	.55	14.0
PG 48	3417	3417B	TP PG 48	2.72	69.0	.63	16.0
Roscas métricas – nylon
M12 x 1.5	3403	3403B	TP M12	.59	15.0	.41	10.5
M16 x 1.5	3404	3404B	TP M16	.79	20.0
M20 x 1.5	3406	3406B	TP M20	.95	24.0
M25 x 1.5	3408	3408B	TP M25	1.18	30.0	.51	13.0
M32 x 1.5	3409	3409B	TP M32	1.48	37.0	.53	13.5
M40 x 1.5	3410	3410B	TP M40	1.81	46.0	.55	14.0
M50 x 1.5	3411	3411B	TP M50	2.20	56.0	.63	16.0
M63 x 1.5	3413	3413B	TP M63	2.76	70.0	.71	18.0

Colores estándar gris y negro. Consulta con Heyco para otros colores.

Características

Se utilizan para cerrar orificios roscados PG y métricos no necesarios cuando se prevé agregar otros accesorios roscados posteriormente.
Diseñados con ranura para instalación con destornillador.
Especificaciones de rosca PG.
Tapones métricos tipo domo a presión de Heyco.
Los tapones de latón niquelado son ideales donde se requiere mayor durabilidad y resistencia, como en condiciones ambientales severas.
Los tapones de latón niquelado incluyen junta tórica de NBR.

Especificaciones rápidas

Material	Nylon 6/6 o poliestireno resistente a impactos
Clasificación de inflamabilidad	94V-2
Rango de temperatura	-4°F (-20°C) a 176˝F (80°C)
Grado de protección IP	IP 50
