Tapones Heyco® para puertos roscados

Número de parte y especificación

TAMAÑO DE PUERTO ROSCADO SAE	NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

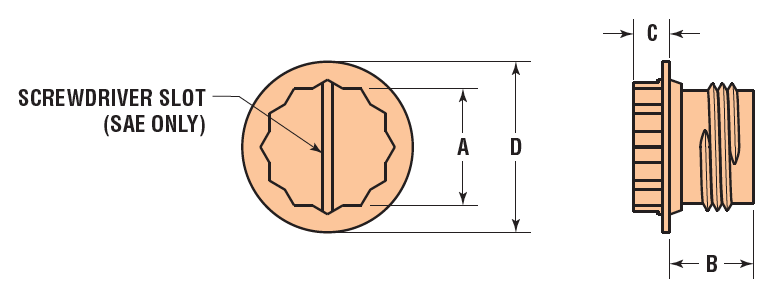

			A Tamaño de dado de 12 puntas*	B Profundidad		C Altura de la cabeza		D Diámetro del hombro
			A Tamaño de dado de 12 puntas*	in.	mm.	in.	mm.	in.	mm.
Para puertos roscados SAE – cabeza de 12 puntas – color rojo – con anillo de sellado integral*
7/16-24	G5420	PSAE 7/16-24	3/8	.34	8.6	.26	6.6	.66	16.8
7/16-20	G5421	PSAE 7/16-20	3/8	.34	8.6	.26	6.6	.66	16.8
1/2-20	G5422	PSAE 1/2-20	7/16	.34	8.6	.30	7.6	.73	18.5
9/16-18	G5423	PSAE 9/16-18	1/2	.36	9.1	.30	7.6	.80	20.3
3/4-16	G5424	PSAE 3/4-16	11/16	.41	10.4	.31	7.9	1.02	25.9
7/8-14	G5425	PSAE 7/8-14	13/16	.53	13.5	.31	7.9	1.16	29.5
1-1/16-12	G5426	PSAE 1-1/16-12	1	.61	15.5	.31	7.9	1.45	36.8
1-5/16-12	G5427	PSAE 1-5/16-12	1-1/4	.61	15.5	.33	8.4	1.74	44.2
1-5/8-12	G5428	PSAE 1-5/8-12	1-9/16	.61	15.5	.33	8.4	2.17	55.1
1-7/8-12	G5429	PSAE 1-7/8-12	1-7/8	.62	15.7	.34	8.6	2.42	61.5

* Los puertos roscados SAE cuentan con cabeza con ranura para herramienta.

Características

Proporcionan un sellado doble y seguro en puertos roscados rectos SAE e ISO.
El anillo de sellado integral se asienta en el bisel de la abertura roscada para evitar fugas de aceite o fluidos.
El labio en la brida se comprime contra la superficie del orificio de montaje, evitando la entrada de contaminantes en la cara de asiento.
Adecuados para uso con junta (opcional).
Cabeza de 12 puntas con ranura para ajuste con destornillador, dado o llave.
Cabeza con patrón de dado redondo.

Material	HDPE
Rango de temperatura	0°F (-18°C) a 165°F (74°C)

Tapones Heyco® para puertos roscados – SAE
