Tapones Heyco® para lámina metálica - cabeza al ras

Número de parte y especificación

DIMENSIONES DEL PANEL				NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

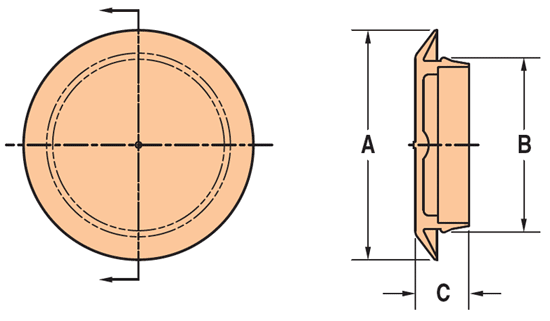

Rango de grosor		Rango de diámetro de orificio de montaje		Negro		A Diámetro de la cabeza		B Diámetro inferior		C Altura total
in.	mm.	in.	mm.	Negro		in.	mm.	in.	mm.	in.	mm.
Cabeza al ras – para grosores de panel de .02" (0.5 mm) a .11" (2.8 mm)
.02-.04	0.51-1.02	.18-.19	4.6-4.9	9640	SMP F-M5*	.39	9.9	.21	5.3	.21	5.3
.02-.06	0.51-1.52	.23-.24	5.8-6.1	9641	SMP F-M6*	.50	12.7	.29	7.4	.45	11.4
.02-.07	0.51-1.78	.24-.25	6.1-6.4	9642	SMP F-250*	.50	12.7	.28	7.1	.21	5.3
.02-.05	0.51-1.27	.37-.38	9.4-9.7	9644	SMP F-375	.75	19.1	.41	10.4	.19	4.8
.03-.06	0.76-1.52	.43-.45	10.9-11.4	9646	SMP F-437	.69	17.5	.47	11.9	.22	5.6
.03-.08	0.76-2.03	.49-.51	12.5-13.0	9647	SMP F-500	.86	21.8	.54	13.7	.25	6.4
.03-.08	0.76-2.03	.55-.56	14.0-14.2	9648	SMP F-562	.87	22.1	.60	15.2
.06-.08	1.52-2.03	.62	15.7	9649	SMP F-625	.81	20.6	.67	17.0
.03-.08	0.76-2.03	.68-.70	17.3-17.8	9650	SMP F-687	1.01	25.7	.73	18.5
.05-.11	1.27-2.79	.73-.76	18.5-19.3	9651	SMP F-750	1.01	25.7	.79	20.1	.29	7.4
.03-.08	0.76-2.03	.86-.88	21.8-22.4	9654	SMP F-875	1.16	29.5	.91	23.1	.25	6.4
		.92-.95	23.4-24.1	9656	SMP F-937	1.31	33.3	.98	24.9
		1.00	25.4	9657	SMP F-1000	1.38	35.1	1.04	26.4
.02-.18	0.51-4.57	1.10-1.15	27.9-29.2	9660	SMP F-1125	1.53	38.9	1.18	30.0	.43	10.9
.03-.08	0.76-2.03	1.16-1.20	29.5-30.5	9661	SMP F-1187	1.56	39.6	1.22	31.0	.25	6.4
		1.25	31.8	9663	SMP F-1250	1.62	41.1	1.29	32.8
		1.29-1.33	32.8-33.8	9664	SMP F-1312	1.68	42.7	1.36	34.6
		1.50	38.1	9665	SMP F-1500	1.88	47.8	1.54	39.1
		1.75	44.5	9666	SMP F-1750	2.12	53.8	1.79	45.5
		1.98-2.01	50.3-51.1	9667	SMP F-2000	2.36	59.9	2.04	51.8
		2.50	63.5	9669	SMP F-2.5	3.00	76.2	2.56	65.0
		3.00	76.2	9671	SMP F-3.0	3.36	85.3	3.06	77.7
.03-.05	0.76-1.27	4.00	101.6	9674	SMP F-4.0	4.37	111.0	4.06	103.2	.28	7.1

Color estándar: negro. *Moldeado en EVA.

Características

Cierran orificios no necesarios en paneles de lámina metálica en equipos como carrocerías, tanques, unidades de refrigeración, etc.
Diseño de cabeza tipo botón al ras.
El reborde de retención se ajusta fácilmente a presión en su lugar.
Para una instalación más sencilla con tapones para lámina metálica fabricados en Santoprene flexible, consulta los tapones ergonómicos métricos de Heyco.

Especificaciones rápidas

Material	EVA* y LDPE
Rango de temperatura	-98°F (68°C) a 140°F (60°C) (EVA) -94°F (70°C) a 150°F (66°C) (LDPE)
