Tapones Heyco® compactos con ventana de inspección

Un solo nivel de retención para grosores de panel de hasta .062″ (1.6 mm). Rango de diámetro de orificio de montaje:...

Especificaciones

Número de parte y especificación

DIÁMETRO DEL ORIFICIO DE MONTAJE		NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

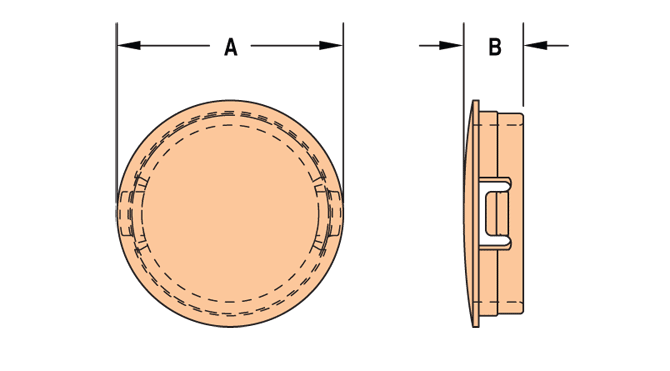

DIÁMETRO DEL ORIFICIO DE MONTAJE		Transparente*		A Diámetro de la cabeza		B Altura total
in.	mm.	Transparente*		in.	mm.	in.	mm.
.510	13.0	1292	SWP 500	.56	14.3	.25	6.4
.635	16.1	1293	SWP 625	.73	18.6
.760	19.3	1294	SWP 750	.86	21.8
.885	22.5	1295	SWP 875	.95	24.2
.885	22.5	1295AA	SWP 875 Infrared*	.95	24.2
1.010	25.7	1296	SWP 1010	1.13	28.6

*Consulta con Heyco para versiones en colores tintados de los tapones compactos con ventana de inspección.

Se fijan firmemente en paneles con grosores de hasta .062″ (1.6 mm), con mínima intrusión hacia el interior del panel.
Moldeados en policarbonato transparente para visualización interna o transmisión de luz.
Se colocan a presión en los orificios de montaje con los dedos, sin necesidad de herramientas.
Los dedos de fijación operan en incrementos fraccionales hasta el grosor máximo del panel.
Disponibles en múltiples tamaños para uso en orificios de .510″ (13.0 mm) a 1.010″ (25.7 mm) de diámetro.
Clasificación de inflamabilidad 94V-2.
Disponibles en una variedad de tonos; consulta con Heyco.

Material	Policarbonato
Clasificación de inflamabilidad	94V-2
Rango de temperatura	-40°F (-40°C) a 239°F (115°C)
