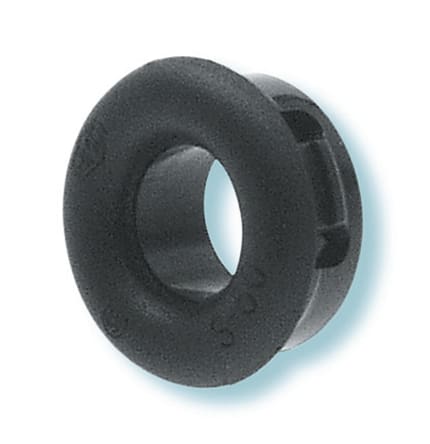

Bujes a presión de orificio liso Heyco®

Rango de diámetro del orificio de montaje: .500″ (12.7 mm) a 1.093″ (27.8 mm).
Descargar ficha técnica
Especificaciones

Número de parte y especificación

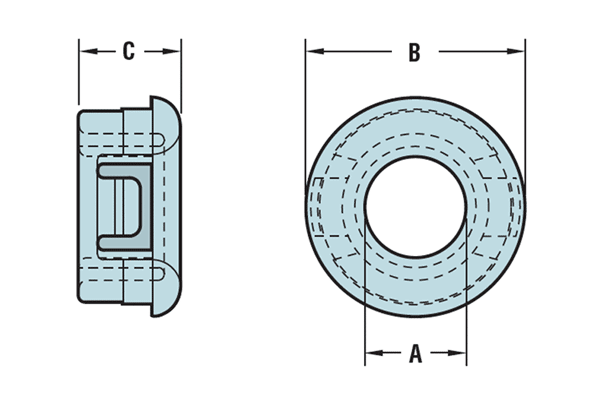

DIÁMETRO DEL ORIFICIO DE MONTAJE NO. DE PARTE DESCRIPCIÓN DIMENSIONES DE LA PIEZA CAD
Negro A Diámetro interior* B Diámetro de la cabeza C Altura total
in. mm. in. mm. in. mm. in. mm.

Un solo paso de sujeción para grosor de panel de hasta .062" (1.6 mm)
.500 12.7 2514 S 50 .25 6.4 .56 14.2 .27 6.9 CAD
.875 22.3 2540 S 87 .52 13.2 .98 24.9 .32 8.1 CAD

Múltiples pasos de sujeción para grosor de panel de hasta .125" (3.2 mm)
.625 15.9 2516 S 625-4 .25 6.4 .72 18.3 .44 11.2
.750 19.1 2535 S 750-5 .36 9.1 .91 23.1
.875 22.3 2552 S 875-9 .56 14.2 .97 24.6 .52 13.1 CAD
1.000 25.4 2554 S 1000-9 .60 15.2 1.19 30.2
1.093 27.8 2555 S 1093-10 .63 16.0 1.21 30.7
Color estándar negro. Consulta con Heyco para blanco y otros colores. *Consulta con Heyco para otras configuraciones de diámetro del orificio de montaje y diámetro interior. Nuestro equipo Axcell de respuesta rápida está listo para cumplir con tus requisitos.



Características

  • La manga interna aislante adicional crea un orificio liso y evita que los dedos de sujeción sobresalgan hacia el diámetro interior del buje.
  • Orificio de salida con radio amplio.
  • Se utilizan para proteger orificios pasantes. Eliminan bordes afilados para proteger los cables.
  • Absorben vibración y amortiguan y aíslan los cables.
  • Pueden utilizarse como buje para ejes rotativos.
  • El buje se inserta en el orificio de montaje con presión de los dedos.

Especificaciones rápidas

Material Nylon 6/6
Certificaciones ru Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E15331
csa Certificado por la Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad 94V-2
Rango de temperatura -.4°F (-18°C) a 221°F (105°C)
