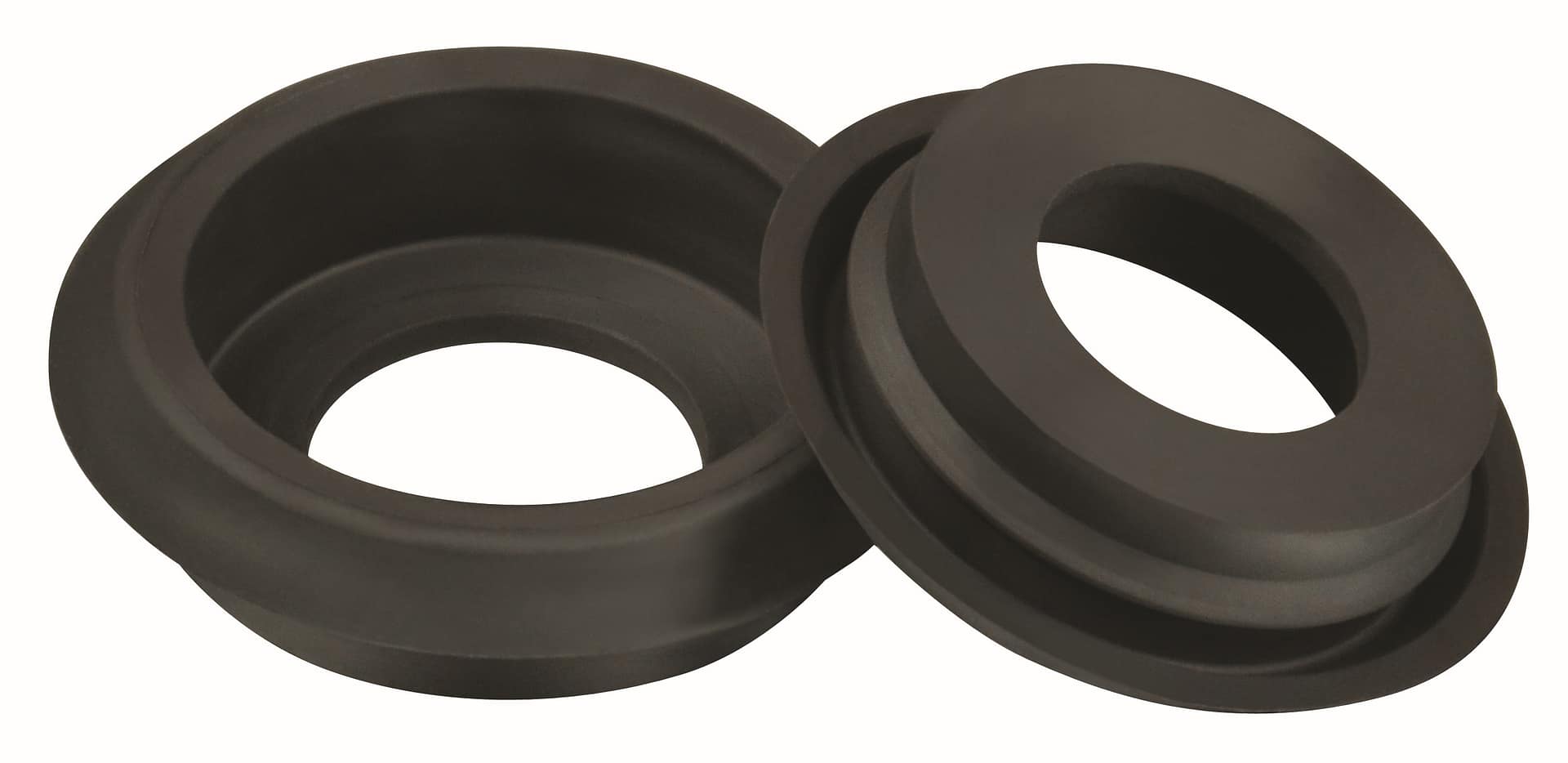

Pasacables pasantes de hule termoplástico

Número de parte y especificación

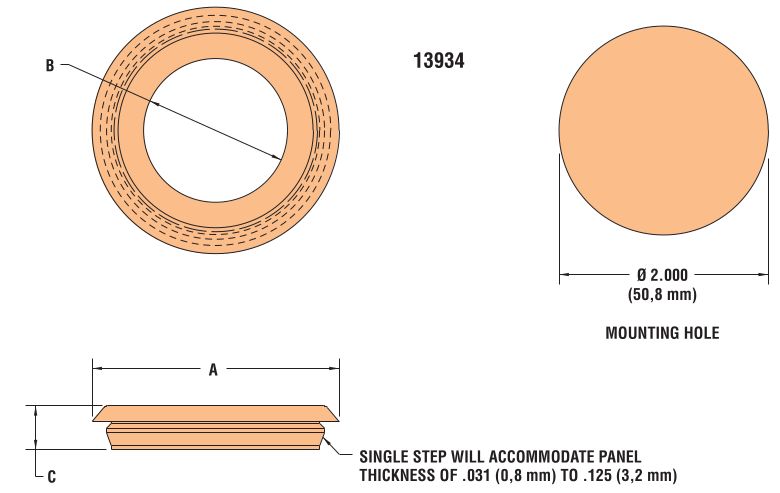

DIÁMETRO DEL ORIFICIO DE MONTAJE		N.º DE PARTE Negro	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
DIÁMETRO DEL ORIFICIO DE MONTAJE				A Diámetro de la cabeza		B Diámetro interior		C Altura total
in.	mm.			in.	mm.	in.	mm.	in.	mm.
Para grosores de panel de .031˝ (0.8 mm) a .094˝ (2.4 mm)
.500	12,7	13914	STRG 500-1	.85	21,6	.063	1,6	.42	10,7
.625	15,9	13916	STRG 625-3	.97	24,6	.188	4,8	.42	10,7
Para grosores de panel de .031˝ (0.8 mm) a .125˝ (3.2 mm)
.750	19,1	13918	STRG 750-4	1.10	27,9	.25	6,4	.42	10,7
.875	22,2	13920	STRG 875-7	1.22	31,0	.44	11,2
1.000	25,4	13922	STRG 1000-7	1.35	34,3	.44	11,2
1.093	27,8	13924	STRG 1093-10	1.44	36,6	.63	16,0
1.250	31,8	13926	STRG 1250-11	1.60	40,6	.69	17,5
1.375	34,9	13928	STRG 1375-13	1.73	43,9	.81	20,6
1.500	38,1	13930	STRG 1500-13	1.85	47,0	.81	20,6
1.750	44,5	13932	STRG 1750-16	2.09	53,1	1.00	25,4
2.000	50,8	13934	STRG 2000-22	2.36	59,9	1.38	35,1
2.500	63,5	13936	STRG 2500-31	2.85	72,4	1.94	49,3
3.000	76,2	13938	STRG 3000-39	3.38	85,9	2.44	62,0

Características

El orificio pasante permite enrutar fácilmente y proteger cables a través de orificios con bordes afilados.
El material flexible en el diámetro interior proporciona un ajuste firme.
Se instala fácilmente en el orificio de forma manual.
Fabricado con material con clasificación de inflamabilidad UL 94 V-0.
Absorbe vibraciones.
Amortigua y aísla cables, tubos, mangueras o ejes.
UL pendiente.
