Heyco® Plataformas de montaje Nytye® a presión – tipo flecha, cabeza ciega y botón invertido

Plataformas de montaje a presión.

Especificaciones

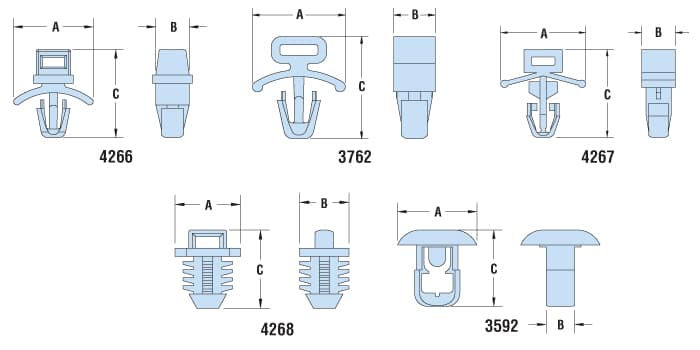

Número de parte y especificación

RESISTENCIA MÁX. A LA TENSIÓN		DIÁMETRO DEL ORIFICIO DE MONTAJE		GROSOR MÁX. DEL PANEL*		PUNTOS DE INSERCIÓN	NO. DE PARTE Natural	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
RESISTENCIA MÁX. A LA TENSIÓN		DIÁMETRO DEL ORIFICIO DE MONTAJE		GROSOR MÁX. DEL PANEL*					A		B		C
Lbs.	N	in.	mm.	in.	mm.				in.	mm.	in.	mm.	in.	mm.
Montaje tipo flecha
50	222	.19	4.8	.08	2.0	2	4266	MP PM-19	.56	14.3	.24	6.1	.63	15.9
		.25	6.4	.11	2.8	2	3762	MP PM-25	.63	15.9	.28	7.1	.69	17.5
		.26	6.7	.35	9.0	2	4267	MP PM-26	.80	20.2	.31	7.9	.82	20.9
Montaje de cabeza ciega*
40	178	.31	7.9	.25	6.4	2	4268	MP PMB-31	.43	11.0	.33	8.3	.52	13.1
Montaje tipo botón invertido
50	222	.25	6.4	.13	3.2	2	3592	MP R-2	.42	10.7	.15	3.8	.41	10.3

*Grosor mínimo del panel para plataformas de montaje ciego.

Múltiples tamaños, niveles de resistencia y opciones de montaje aseguran firmemente los Nytyes®.
Cinco tipos:
1) Plano – montaje con adhesivo y con tornillo
2) Tipo montura – solo montaje con tornillo
3) Montaje a presión – tipo flecha y montaje ciego
4) Encaje sobre perno
5) Clip de borde de acero inoxidable de la Serie SunRunner.
Adhesivo base caucho efectivo hasta 158°F (70°C).
Adhesivo base acrílica efectivo hasta 167°F (75°C).
Aplica las piezas con adhesivo sobre superficies limpias y secas.

Material		Nylon 6/6
Certificaciones		Reconocido bajo el programa de componentes de Underwriters’ Laboratories, archivo E54523 (solo piezas con montaje adhesivo)
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-32°F (0°C) a 158°F (70°C) (con adhesivo base caucho) -32°F (0°C) a 167°F (75°C) (con adhesivo base acrílica) 32°F (0°C) a 185°F (85°C) (sin adhesivo)
