Patas Feets of Strength™ (patas de alta resistencia) con pin de inserción Heyco®

Número de parte y especificación

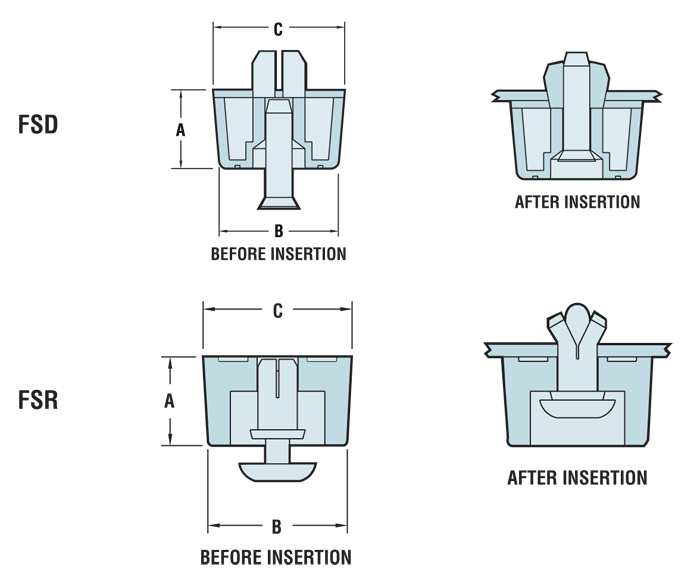

DIMENSIONES DE LA PIEZA						DIMENSIONES DEL PANEL						NO. DE PARTE	DESCRIPCIÓN
A Altura total		B Diámetro inferior		C Diámetro superior		Diámetro del orificio de montaje		Grosor mínimo		Grosor máximo		Negro
in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.	Negro
Serie FSD* / FSS**
.20	5.0	.98	25.0	.91	23.0	.299	7.6	.03	0.8	.06	1.5	2543*	FSD 20-30-06
.20	5.0	.79	20.0	.71	18.0	.303	7.7	.03	0.8	.06	1.5	2537*	FSD 20-32-06
.24	6.0	.83	21.0	.79	20.0	.303	7.7	.20	5.0	.32	8.0	2544*	FSD 24-31-32
.39	10.0	.79	20.0	.71	18.0	.200	5.0	.04	1.0	.09	2.3	2536**	FSS 39-20-09*
						.310	7.8	.03	0.8	.06	1.5	2545*	FSD 39-30-06
						.320	8.1	.03	0.8	.06	1.5	2548*	FSD 39-32-06
.47	12.0	.79	20.0	.71	18.0	.320	8.1	.02	0.5	.05	1.2	2547*	FSD 47-32-05
.55	14.0	.95	24.0	.79	20.0	.200	5.0	.04	1.0	.09	2.3	2538**	FSS 55-20-09*
.59	15.0	.79	20.0	.71	18.0	.320	8.1	.03	0.8	.07	1.8	2549*	FSD 59-32-07
.59	15.0	1.18	30.0	1.10	28.0	.200	5.0	.02	0.5	.06	1.5	2539**	FSS 59-20-06
.71	18.0	.79	20.0	.71	18.0	.320	8.1	.02	0.5	.05	1.2	2551*	FSD 71-32-05

Color estándar negro. *Se recomienda el uso de un martillo para la serie FSD. **Un tornillo ranurado sustituye al pin de inserción (serie FSS).

Características

Moldeadas en elastómero termoplástico o en una mezcla de polipropileno y elastómero para resistencia al deslizamiento y a la vibración.
Construcción de dos piezas que se suministra preensamblada.
Para instalar, simplemente inserta en el orificio de montaje y presiona el pin para fijar.
Clave de descripción de la pieza:

FSD/FSS XX-YY-ZZ donde

XX = altura total (pulgadas), YY = diámetro del orificio de montaje (pulgadas) y ZZ = grosor máximo del panel (pulgadas).

Material	RGBA	Caucho de silicona
Rango de temperatura	RGBA	-40°F (-40°C) a 302°F (150°C)
Material	FSD/FSS	Cuerpo: elastómero termoplástico (TPF/caucho) Pin/tornillo ranurado: polipropileno ***2551 cuerpo y pin: polipropileno
