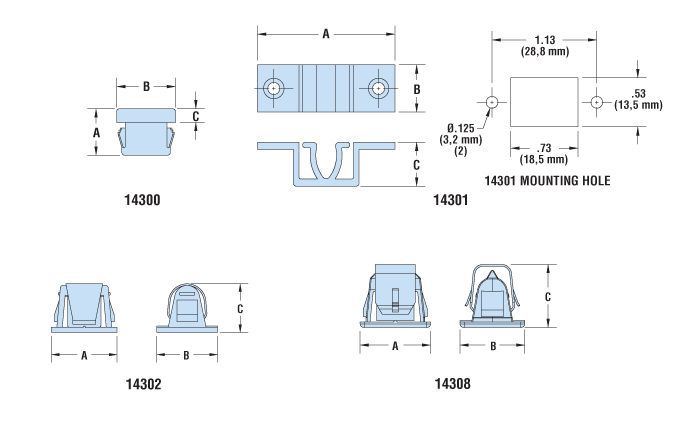

| TAMAÑO DEL ORIFICIO DE MONTAJE | GROSOR DEL PANEL | NO. DE PARTE Natural | DESCRIPCIÓN | DIMENSIONES DE LA PIEZA | CONTRAPIEZA No. de parte | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A Longitud | B Diámetro de la cabeza | C Altura de la cabeza | ||||||||||
| in. | mm. | in. | mm. | in. | mm. | in. | mm. | in. | mm. | |||
Cierre para orificio de montaje redondo |
||||||||||||
| .354 | 9.0 | .05 - .06 | 1.2 - 1.6 | 14300 | DL-10F- N2W | .33 | 8.5 | .43 | 10.8 | .10 | 2.5 | 14304 |
Cierres para orificios de montaje rectangulares y compuestos |
||||||||||||
| ver esquema | 14301 | DL-009-POW | 1.49 | 37.8 | .51 | 13.0 | .48 | 12.1 | 14305 | |||
| .465 x .665 | 11.8 X 16.9 | .04 | 1.0 | 14302 | DL-20-W | .79 | 20.0 | .73 | 18.5 | .59 | 14.9 | 14306 |
| .515 x .656 rectangular | 13.1 x 16.7 | .04 - 06 | 1.0 - 1.5 | 14308 | DL-30-W | .78 | 19.8 | .72 | 18.3 | .70 | 17.8 | 14307 |
| Material | Nylon 6/6 |
|---|---|
| Clasificación de inflamabilidad | 94V-2 |
| Rango de temperatura | 32°F (0°C) a 185°F (85°C) |
