Sujetacables HEYClip™ – montaje con ancla tipo flecha

Número de parte y especificación

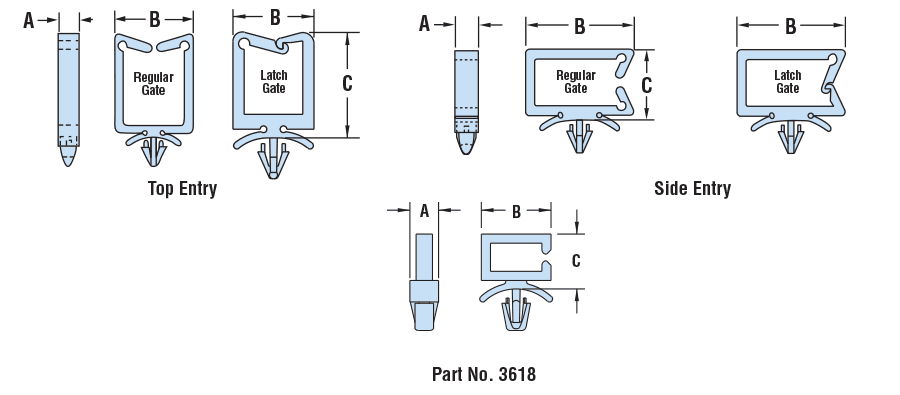

CAPACIDAD DE CABLE		NO. DE PARTE		DESCRIPCIÓN	ALTURA TOTAL C		BASE A x B		DIÁMETRO DEL ORIFICIO DE MONTAJE
CAPACIDAD DE CABLE		Natural	Negro		ALTURA TOTAL C		BASE A x B		DIÁMETRO DEL ORIFICIO DE MONTAJE
in.	mm.	Natural	Negro		in.	mm.	in.	mm.	in.	mm.
Entrada superior - compuerta estándar		Para paneles de hasta .047" (1.2 mm) de grosor
.80 x .50	20.3 x 12.7	3596	-	CH R-20 *	.77	19.6	.22 x .93	5.5 x 23.6	.187	4.8
.80 x .85	20.3 x 21.6	3597	-	CH R-28 *	1.11	28.4	.22 x .93	5.5 x 23.6	.187	4.8
		Para paneles de hasta .078" (1.9 mm) de grosor
.44 x .19	11.1 x 4.8	3600	3600B	CH R-12	.48	12.2	.22 x .61	5.6 x 15.5	.187	4.8
.44 x .38	11.1 x 9.7	3605	3605B	CH R-18	.72	18.2
.44 x .74	11.1 x 18.8	3610	3610B	CH R-27	1.06	27.0
.44 x 1.05	11.1 x 26.7	3615	3615B	CH R-35	1.38	35.0
		Para paneles de hasta .125" (3.2 mm) de grosor
.44 x .19	11.1 x 4.8	3601	3601B	CH R-13-3	.51	13.0	.22 x .61	5.6 x 15.5	.187	4.8
.44 x .33	11.1 x 9.7	3606	3606B	CH R-18-3	.71	18.0
.44 x .74	11.1 x 18.8	3611	3611B	CH R-27-3	1.06	26.9
.44 x 1.05	11.1 x 26.7	3616	3616B	CH R-35-3	1.37	34.8
Entrada superior - compuerta con seguro		Para paneles de hasta .078" (1.9 mm) de grosor
.44 x .14	11.1 x 3.6	3620	3620B	CH L-12	.48	12.2	.22 x .61	5.6 x 15.5	.187	4.8
.44 x .33	11.1 x 8.4	3625	3625B	CH L-18	.72	18.3
.44 x .69	11.1 x 17.5	3630	3630B	CH L-27	1.07	27.2
.44 x 1.00	11.1 x 25.4	3635	3635B	CH L-35	1.39	35.3
		Para paneles de hasta .125" (3.2 mm) de grosor
.44 x .14	11.1 x 3.6	3602	3602B	CH L-13-3	.51	13.0	.22 x .61	5.6 x 15.5	.187	4.8
.44 x .33	11.1 x 8.4	3607	3607B	CH L-18-3	.71	18.0
.44 x .69	11.1 x 17.5	3612	3612B	CH L-27-3	1.06	27.0
.44 x 1.00	11.1 x 25.4	3617	3617B	CH L-35-3	1.38	35.0
Entrada lateral - compuerta estándar		Para paneles de hasta .063" (1.6 mm) de grosor
.43 x .38	10.9 x 9.7	3609	-	CH R-17-90	.63	16.0	.22 x .54	5.6 x 13.6	.187	4.8
.19 x.42	4.8 x 10.7	3618	-	CH R-11-90	.42	10.7	.22 x .54	5.6 x 13.6	.187	4.8
		Para paneles de hasta .090" (2.3 mm) de grosor
.44 x .75	11.1 x 19.1	3652	3652B	CH R-27-90**	.62	15.9	.22 x 1.00	5.6 x 25.4	.187	4.8
.44 x 1.06	11.1 x 26.9	3667	3667B	CH R-35-90**	.62	15.9	.22 x 1.33	5.6 x 33.8	.187	4.8
Entrada lateral - compuerta con seguro		Para paneles de hasta .090" (2.3 mm) de grosor
.44 x .72	11.1 x 18.3	3697	3697B	CH L-27-90**	.66	16,7	.22 x 1.00	5.6 x 25.4	.187	4.8
.44 x 1.03	11.1 x 26.2	3712	3712B	CH L-35-90**	.66	16,7	.22 x 1.33	5.6 x 33.8	.187	4.8

Colores estándar natural y negro, salvo donde se indique. Material retardante a la flama UL 94V-0 disponible, consulta con Heyco. * Los números de parte 3596 y 3597 tienen un diseño relativamente más ancho en comparación con los siguientes. ** Blanco.

Características

Permiten agrupar y dirigir cables individuales o haces de cables a bajo costo.
Dos orientaciones:

Vertical para entrada superior y ancho reducido.
Horizontal para entrada lateral y baja altura cuando el espacio libre es limitado.

Dos tipos de compuerta:

La compuerta estándar asegura los cables solo por tensión.
La compuerta con seguro bloquea los cables en su lugar.

Ambos tipos se instalan con presión de los dedos en un orificio de montaje de 3/16″ (4.8 mm) de diámetro.

Entrada superior: clave de descripción de la pieza:
CH X-Y-Z, donde R = compuerta estándar, L = compuerta con seguro, Y = altura total (mm) y Z, si está presente, indica el grosor del panel.

Entrada lateral: clave de descripción de la pieza:
CH X-Y-Z, donde R = compuerta estándar, L = compuerta con seguro, Y = altura total aproximada (mm) y Z siempre es 90, indicando una pieza de entrada lateral.

Especificaciones rápidas

Material		Nylon 6/6
Certifications		Reconocido bajo UL archivo E54523 (solo piezas de entrada superior)
Clasificación de inflamabilidad		94V-2
Rango de temperatura		32°F (0°C) a 185°F (85°C)
