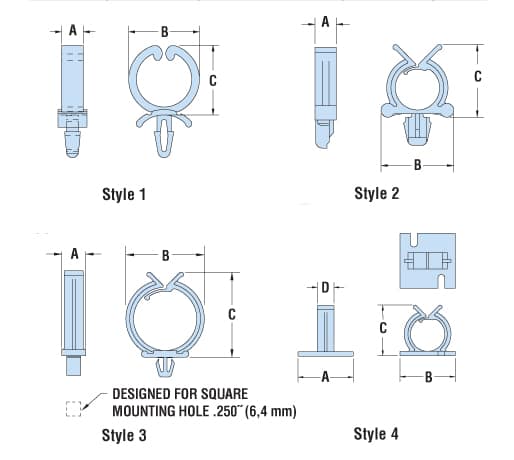

| DIÁMETRO DEL HAZ | NO. DE PARTE | DESCRIPCIÓN | ALTURA TOTAL C | BASE A x B | ORIFICIO DE MONTAJE | ESTILO | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Natural | Negro | ||||||||||
| in. | mm. | in. | mm. | in. | mm. | in. | mm. | ||||
Montaje tipo flecha para paneles de .030" (0.8 mm) a .060" (1.5 mm) de grosor |
|||||||||||
| .45 | 11.4 | 3663 | 3663B | CHCS 4 | .57 | 14.5 | .18 x .57 | 4.5 x 14.5 | .12 | 3.1 | 1 |
| .62 | 15.9 | 3666 | 3666B | CHCH10 | .97 | 24.6 | .30 x 1.03 | 7.5 x 26.2 | .25 | 6.4 | 2 |
Montaje tipo flecha para paneles de .030" (0.8 mm) a .060" (1.5 mm) de grosor |
|||||||||||
| 1.00 | 25.4 | 3668 | 3668B | CHCS 16 * | 1.34 | 34,1 | .38 x 1.25 | 9.5 x 31.7 | .25 | 6.4 | 3 |
Ranurado con montaje adhesivo |
|||||||||||
| .62 | 15.9 | 3931 | - | CHCS 10A | .95 | 24.1 | 1.00 x 1.00 | 25.4 x 25.4 | .25 | 64 | 4 |
Ranurado para montaje con tornillo |
|||||||||||
| .62 | 15.9 | 3932 | - | CHCS 10B | .92 | 23.3 | 1.00 x 1.00 | 25.4 x 25.4 | .25 | 6.4 | 4 |
| Material | Nylon 6/6 | |
|---|---|---|
| Clasificación de inflamabilidad | 94V-2 | |
| Rango de temperatura | 32°F (0°C) a 185°F (85°C) |
