Bujes Heyco® de alivio de tensión con bisagra para borde

Diseñados para montaje en ranura de borde rectangular o panel dividido, ideales para aplicaciones de retrofit.

Especificaciones

Número de parte y especificación

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL						NO. DE PARTE	DESCRIPCIÓN	LONGITUD DEL CUERPO
Tipo UL	AWG/ Conductores	Tamaño aproximado		Ranura de borde o panel dividido				Grosor		Negro
		Tamaño aproximado		X		Y		Grosor
		in.	mm.	in.	mm.	in.	mm.	in.	mm.			in.	mm.

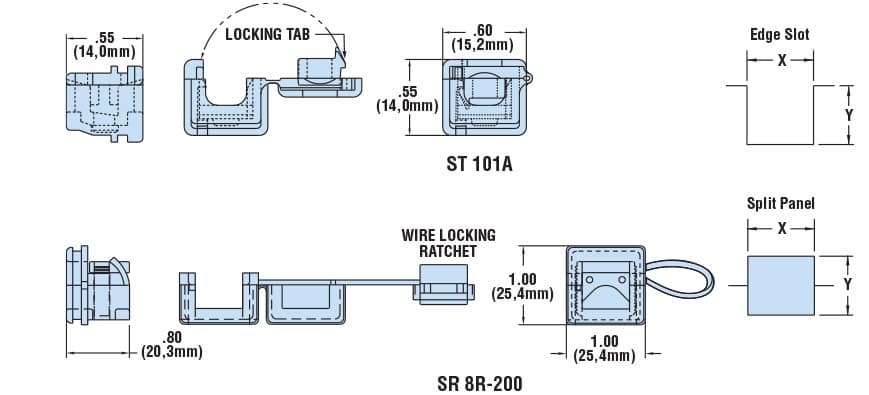

ST 101A - Para cables redondos o planos
SV & SVT	18/2	.220 .245	5.6 6.2	.512	13.0	.453	11.5	.06	1.6	1839	ST 101A	.55	14,0
SV & SVT	18/3	.250 .255	6.4 6.5
HPD	18/2 16/2	.270 .290	6.9 7.4
SR 8R-200 - Para cables redondos, planos o múltiples
Redondos, planos o múltiples		up to .600	up to 15.2	.875	22.2	.875	22.2	.10	2.5	1266	SR 8R-200	.80	20,3

Color estándar negro. Consulta con Heyco para color blanco y otros colores.

Diseñados para montaje en ranura de borde rectangular o panel dividido, ideales para aplicaciones de retrofit.
Independientemente del montaje final, los bujes de alivio de tensión con bisagra se autobloquean en el cable y pueden preensamblarse fuera de línea para su instalación final en otro momento o ubicación.
Los bujes de alivio de tensión con bisagra ofrecen una sujeción tan firme que cumplen con los requisitos de prueba de extracción UL con o sin soporte de panel.
El diseño rectangular elimina la posibilidad de rotación de la pieza bajo fuerzas de torsión.
El mecanismo de trinquete de bloqueo del SR 8R-200 permite un amplio rango de cables de .25″ (6.4 mm) a .60″ (15.2 mm).
El equipo automatizado de preensamble de Heyco (solo para ST 101A) acelera el montaje en el cable, reduciendo costos y el riesgo de síndrome del túnel carpiano.
Consulta con Heyco para otros tipos y tamaños de cable.

Material		Nylon 6/6
Certificaciones		Reconocido bajo el programa de componentes de Underwriters’ Laboratories archivo E15331
Certificaciones		Certificado en Canadá por la Canadian Standards Association archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		32°F (0°C) a 221°F (105°C)
