| RANGO EFECTIVO DE SUJECIÓN | NO. DE PARTE | DESCRIPCIÓN | DIMENSIONES DE LA PIEZA | CAD | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diámetro mínimo | Diámetro máximo | NYLON 6/6 | NYLON GF* negro | A | B | |||||||||
| in. | mm. | in. | mm. | Negro | Blanco | in. | mm. | in. | mm. | |||||

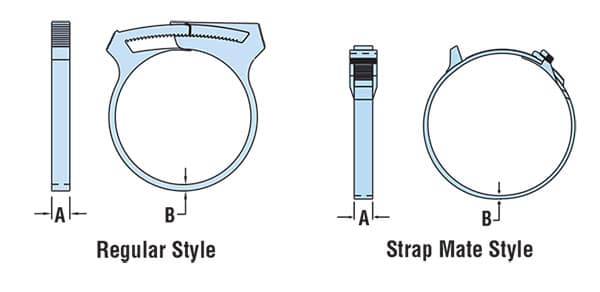

Estilo estándar |
||||||||||||||
| .25 | 6.4 | .31 | 7.9 | 2302 | HC 250 | .13 | 3.2 | .04 | 1,0 |  |
||||
| .34 | 8.7 | .41 | 10.3 | 2306 | 2307 | 2308 | HC 344 | .21 | 5.3 | .07 | 1.8 | |
||
| .41 | 10.3 | .47 | 11.9 | 2310 | 2311 | 2312 | HC 406 | |
||||||
| .47 | 11.9 | .53 | 13.5 | 2314 | 2315 | 2316 | HC 468 | |
||||||
| .53 | 13.5 | .59 | 15.1 | 2318 | 2319 | 2320 | HC 531 | |
||||||
| .59 | 15.1 | .66 | 16.7 | 2322 | 2323 | 2324 | HC 593 | |
||||||
| .67 | 17.1 | .81 | 20.6 | 2326 | 2327 | 2328 | HC 672 | |
||||||
| .75 | 19.1 | .88 | 22.2 | 2330 | 2331 | 2332 | HC 750 | |
||||||
| .88 | 22.2 | 1.00 | 25.4 | 2334 | 2335 | 2336 | HC 875 | |
||||||
| .95 | 24.1 | 1.09 | 26.2 | 2338 | 2339 | 2340 | HC 953 | .31 | 7.9 | |
||||
| 1.03 | 26.2 | 1.19 | 30.2 | 2342 | 2343 | 2344 | HC 1031 | |
||||||
| 1.25 | 31.8 | 1.44 | 36.5 | 2346 | 2347 | 2348 | HC 1250 | |
||||||
| 1.41 | 35.7 | 1.63 | 41.3 | 2350 | - | - | HC 1406 | .36 | 9.1 | |||||
| 1.59 | 40.4 | 1.81 | 46.0 | 2354 | 2355 | 2356 | HC 1593 | |
||||||
| 1.69 | 42.9 | 1.91 | 48.4 | 2358 | 2359 | 2360 | HC 1687 | |
||||||
| 1.88 | 47.6 | 2.13 | 54.0 | 2362 | 2363 | 2364 | HC 1875 | .40 | 10.2 | |
||||
Estilo Strap Mate |
||||||||||||||
| 2.25 | 57.1 | 2.88 | 73.0 | 2377 | HC 2.25 | .44 | 11.2 | .08 | 2.0 | |
||||
| 2.75 | 69.8 | 3.63 | 92.1 | 2380 | HC 2.75 | |
||||||||
| 3.50 | 88.9 | 4.25 | 108.0 | 2383 | HC 3.5 | |
||||||||
| NO. DE PARTE | DESCRIPCIÓN | CANTIDAD |
|---|---|---|
| 2307-P | HC 344 BLANCO 20 PZAS. | 20 |
| 2311-P | HC 406 BLANCO 20 PZAS. | |
| 2315-P | HC 468 BLANCO 20 PZAS. | |
| 2319-P | HC 531 BLANCO 20 PZAS. | |
| 2323-P | HC 593 BLANCO 20 PZAS. | |
| 2327-P | HC 672 BLANCO 20 PZAS. | |
| 2331-P | HC 750 BLANCO 20 PZAS. | |
| 2335-P | HC 875 BLANCO 20 PZAS. | |
| 2339-P | HC 953 BLANCO 20 PZAS. | |
| 2343-P | HC 1031 BLANCO 20 PZAS | |
| 2347-P | HC 1250 BLANCO 20 PZAS. |
| Materials | Nylon 6/6 o nylon reforzado con fibra de vidrio |
|---|---|
| Clasificación de inflamabilidad | 94V-2 para nylon 6/6, 94HB para nylon reforzado con fibra de vidrio |
| Rango de temperatura | 32°F (0°C) a 221°F (105°C) |
