Clips para cables de montaje de cuarto de vuelta Heyco® - Serie CHQTM

Número de parte y especificación

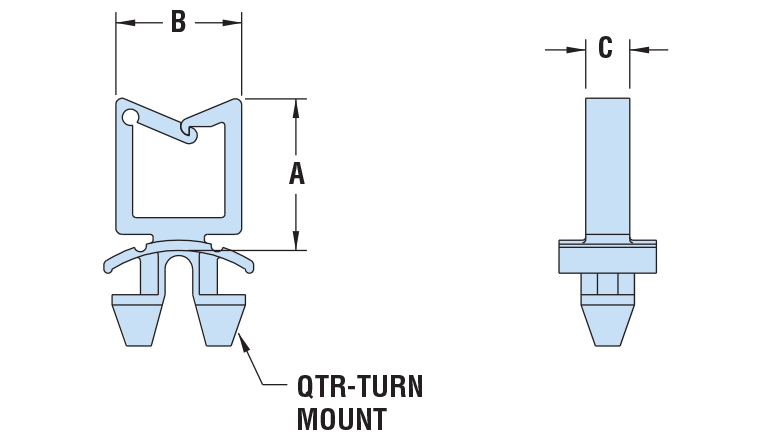

CAPACIDAD DE CABLE		NO. DE PARTE			DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
CAPACIDAD DE CABLE		Nylon 6/6 Natural	HS Nylon 6/6 Negro	VO Nylon 6/6 Negro		A Altura		B Ancho		C Profundidad
in.	mm.	Nylon 6/6 Natural	HS Nylon 6/6 Negro	VO Nylon 6/6 Negro		in.	mm.	in.	mm.	in.	mm.
.44 x .14	11.1 x 3.6	4420	4420B	4420F	CHQTM L-12	.50	12.7	.61	15.5	.22	5.6
.44 x .33	11.1 x 8.4	4425	4425B	4425F	CHQTM L-18	.74	18.8
.44 x .69	11.1 x 17.5	4430	4430B	4430F	CHQTM L-27	1.09	27.7
.44 x 1.00	11.1 x 25.4	4435	4435B	4435F	CHQTM L-35	1.40	35.6

Características

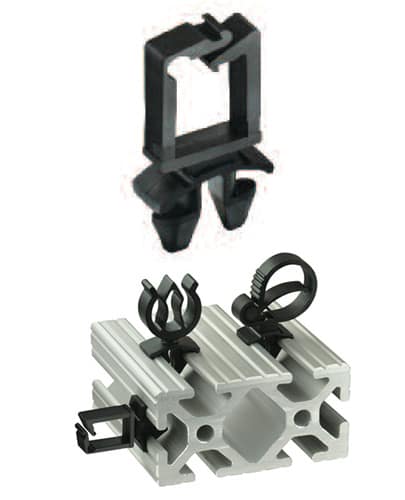

Nuevo montaje de cuarto de vuelta (QTM) diseñado para funcionar con todas las versiones de los sistemas estándar 80/20 u otros sistemas similares de rieles y racks de aluminio disponibles actualmente en el mercado.
Aplicación sencilla a mano con un giro rápido de 90°, que proporciona un ajuste por fricción que mantiene la pieza en su lugar y ofrece alta resistencia a la extracción.
Simplemente gira para retirarlo y permitir el enrutamiento o ajuste de ubicación.
Agrupa y dirige cables individuales o haces de cables a bajo costo.
Diseño vertical para entrada superior y ancho reducido para facilitar la colocación de cables con una huella mínima.
La compuerta con seguro mantiene los cables en su lugar.
La compuerta puede liberarse para reparar, reemplazar o añadir cables previamente instalados.
Las opciones de material cubren diversos requisitos de aplicación relacionados con flamabilidad y temperatura.

Material	Natural Nylon 6/6	Nylon negro estabilizado al calor y a los rayos UV	Nylon 6/6 negro
Clasificación de flamabilidad	UL 94 V-2	UL 94 V-2	UL 94 V-0
Rango de temperatura	32°F (0°C) a 185°F (85°C)	-40°F (-40°C) a 239°F (115°C)	-40°F (-40°C) a 185°F (85°C)
