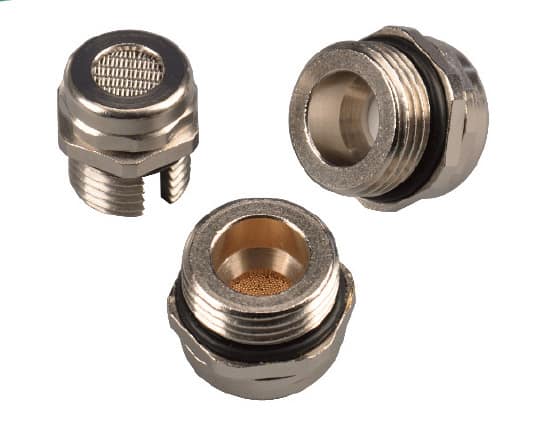

Tapones de latón Heyco® para ecualización de presión y drenaje

Número de parte y especificación

ROSCA	NO. DE PARTE		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA								CLASE DE PROTECCIÓN
Tipo/Tamaño	STD.	EXP*		A Orificio de paso		B Longitud total		C Longitud de rosca		D Caras para llave
Tipo/Tamaño	STD.	EXP*		in.	mm.	in.	mm.	in.	mm.	in.	mm.
Tapones herméticos de ecualización de presión - Máximo desempeño en ecualización de presión hermética
M12 x 1.5	4350	14350	LATÓN LTPEP M12	.47	12.0	.69	17.5	.31	8.0	.71	18.0	IP 66,67,68
M16 x 1.5	4351	14351	LATÓN LTPEP M16	.63	16.0	.69	17.5	.31	8.0	.71	18.0
M20 x 1.5	4352	14352	LATÓN LTPEP M20	.79	20.0	.71	18.0	.31	8.0	.87	22.0
Tapones resistentes a líquidos para ecualización de presión - Máximo flujo de aire para fluctuaciones extremas de presión y humedad
M12 x 1.5	4354	-	LATÓN LRPEP M12	.47	12.0	.69	17.5	.31	8.0	.71	18.0	IP 55, x9K
M16 x 1.5	4355	-	LATÓN LRPEP M16	.63	16.0	.69	17.5	.31	8.0	.71	18.0
M20 x 1.5	4356	-	LATÓN LRPEP M20	.79	20.0	.71	18.0	.31	8.0	.87	22.0
Tapón roscado de drenaje - Para aplicaciones donde se espera condensación**
M12 x 1.5	4357	-	LATÓN TDP M12	.47	12.0	.77	19.5	.39	10.0	.71	18.0	IP 4x
M16 x 1.5	4358	-	LATÓN TDP M16	.63	16.0	.77	19.5	.39	10.0	.71	18.0
M20 x 1.5	4359	-	LATÓN TDP M20	.79	20.0	.79	20.0	.39	10.0	.87	22.0

Disponible en acero inoxidable. Consulta a Heyco. *Certificado de acuerdo con IECEx y ATEX **Las contratuercas de latón Heyco Drainage Plus se venden por separado.

Características

Tapones de ecualización de presión

Permiten el paso de aire para ventilación y disipación de calor, al tiempo que evitan la entrada de humedad.
La membrana filtrante evita la entrada de humedad y partículas contaminantes en gabinetes electrónicos.
El sello de compensación de presión evita la acumulación de presión dentro de los gabinetes electrónicos debido a ciclos de temperatura ambiental.
Instalación rápida y sencilla en orificios de paso o roscados.
El acabado niquelado sobre latón proporciona excelente resistencia a la corrosión y durabilidad.
Grosor de la cabeza: .37″ (9.5 mm) a .39″ (10 mm).
Cuerpo hexagonal para instalación con llave.
Elemento filtrante:
Membrana hermética:
Polietersulfona (PES)
Disco sinterizado: bronce
Cumple con DFARS

Tapones de drenaje

Los tapones de drenaje son ideales para aplicaciones donde se espera condensación.
La malla de acero inoxidable permite que el agua drene rápidamente, pero protege el gabinete contra insectos y polvo.
Los tapones de drenaje incluyen una sección recortada que permite que el agua se drene completamente del gabinete y deben instalarse en el punto más bajo del gabinete.
Grosor de la cabeza: .37″ (9.5 mm) a .39″ (10 mm).
Cuerpo hexagonal para instalación con llave.
Cumple con DFARS.

Especificaciones rápidas

Material	Latón niquelado
Rango de temperatura	-40°F (-40°C) a 230°F (110°C)
Clasificación IP	Membrana – IP66/IP68/IP69 Disco filtrante – IP55/IPX9K Elemento de drenaje – IP4X
