Tapones respiraderos herméticos roscados HEYClean™

Número de parte y especificación

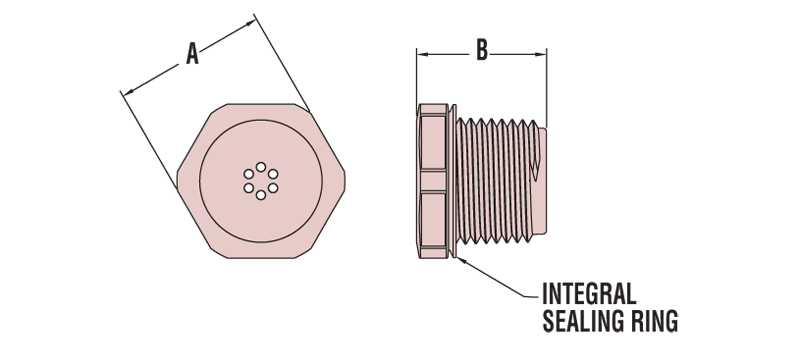

ROSCA	NO. DE PARTE		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
Tipo/Tamaño	Negro	Gris		A Caras para llave		B Longitud total
Tipo/Tamaño	Negro	Gris		in.	mm.	in.	mm.
NPT
NPT 1/4	3544VB	3544V	LTTVP NPT 1/4	.63	16.0	.66	16.8
NPT 3/8	3545VB	3545V	LTTVP NPT 3/8	.83	21.0	.69	17.5
NPT 1/2	3546VB	3546V	LTTVP NPT 1/2	.98	24.9	.81	20.6
NPT 3/4	3547VB*	3547V*	LTTVP NPT 3/4	1.29	32.8	.86	21.8
PG - Especificaciones de rosca PG
Pg 7	3574VB	3574V	LTTVP Pg 7	.63	16.0	.53	13.5
Pg 9	3575VB	3575V	LTTVP Pg 9	.83	21.0	.53	13.5
Pg 13.5	3576VB	3576V	LTTVP Pg 13.5	.98	24.9	.62	15.8
Pg 21	3401VB	3401V	LTTVP Pg 21	1.29	32.8	.76	19.3
Métrica
M12	3582VB	3582V	LTTVP M12	.63	16.0	.53	13.5
M16	3583VB	3583V	LTTVP M16	.83	21.0	.53	13.5
M20	3584VB	3584V	LTTVP M20	.98	24.9	.62	15.8

Color estándar negro. Consulta a Heyco para otros colores. * Solo clasificación IP 65.

Características

El anillo de sellado integral garantiza un sellado superior en el punto del orificio de montaje en todo momento; clasificación IP 65, 67 y 68.
Permiten el paso de aire para ventilación y disipación de calor, pero evitan la entrada de humedad, manteniendo el sellado hermético.
Flujo máximo de aire: ≥16.6 LPM/3.7 cm2 @ 13.5 psi.
Clasificación UL para aplicaciones tipo NEMA 3R, 4 y 4X.
La membrana filtrante evita la humedad y la contaminación por partículas en gabinetes electrónicos.
El sello de compensación de presión evita la acumulación de presión dentro de los gabinetes electrónicos debido a los ciclos de temperatura ambiental.
Instalación rápida y sencilla en orificios roscados (LTTVP) y orificios de paso libre (LTSV).
El sello de membrana está soldado ultrasónicamente al cuerpo de nylon.
Opción de menor costo en comparación con tapones de metal o acero.
Grosor aproximado de la cabeza: .21″ (5.3 mm). El grosor puede variar.
Cabeza hexagonal para instalación con llave (solo LTTVP).
Nylon 6/6 eléctricamente no conductor.
Instalación rápida y sencilla a presión en orificios de paso libre.
Todos los tamaños y tipos cuentan con seis (6) orificios de ventilación.
Tapones respiraderos de inserción a presión para aplicaciones en paneles y carcasas.
Opción de menor costo en comparación con tapones de latón o acero.
Se insertan a presión en un rango de grosores de panel de hasta .125″ (3.2 mm) sin herramientas (solo LTSV).

Material		Cuerpos de nylon 6/6 con filtro de copolímero acrílico
Certificaciones		Reconocido bajo el programa de componentes de Underwriters’ Laboratories, archivo E330194, para cumplimiento con requisitos de Canadá y EE. UU.
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-40°F (-40°C) a 221°F (105°C)
Clasificación IP		IP 65/67/68
