Conectores glándula EMC Crimp-tite Heyco

Número de parte y especificación

Es posible que el video no se reproduzca automáticamente dependiendo de la configuración de tu navegador. Presiona reproducir a continuación si no se inicia.

Conexiones NPT

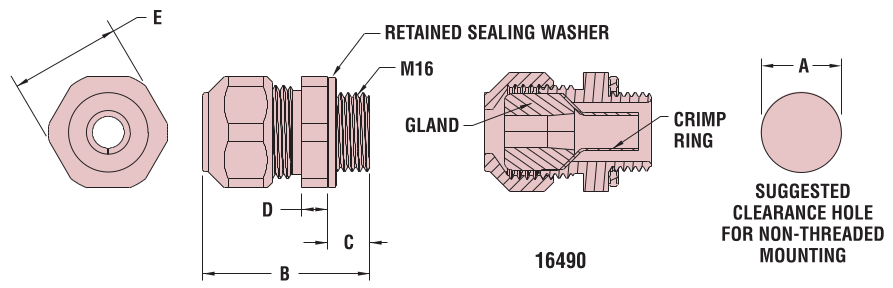

DIÁMETRO DEL CABLE +.000/-.020		Tamaño del cable		N.º DE PARTE	Descripción	DIMENSIONES DE LA PIEZA
						A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D Tuerca para llave
						A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		Grosor		Medida entre caras
in.	mm.	AWG	mm²			in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.228	5.8	11	5	16460	HEMC 3/8 NPT-5 LATÓN	.680	17.3	1.39	35.3	0.41	10.4	0.2	5.1	0.88	22.4
.327	8.3	7	12	16462	HEMC 3/8 NPT-12 LATÓN	.680	17.3	1.39	35.3	0.41	10.4	0.2	5.1	0.88	22.4
.327	8.3	7	12	16464	HEMC 1/2 NPT-12 LATÓN	.875	22.2	1.69	42.9	0.53	13.5	0.2	5.1	1.06	26.9
.366	9.3	6	16	16466	HEMC 1/2 NPT-16 LATÓN
.433	11.0	4	25	16468	HEMC 1/2 NPT-25 LATÓN
.508	12.9	2	35	16470	HEMC 1/2 NPT-35 LATÓN
.508	12.9	2	35	16472	HEMC 3/4 NPT-35 LATÓN	1.109	28.2	1.93	49.0	0.55	14.0	0.2	5.1	1.31	33.3
.587	14.9	1	50	16474	HEMC 3/4 NPT-50 LATÓN
.669	17.0	2/0	70	16476	HEMC 3/4 NPT-70 LATÓN
.669	17.0	2/0	70	16478	HEMC 1 NPT-70 LATÓN	1.375	34.9	2.29	58.2	0.69	17.5	0.2	5.1	1.75	44.5
.768	19.5	3/0	95	16480	HEMC 1 NPT-95 LATÓN	1.375	34.9	2.29	58.2	0.69	17.5	0.2	5.1	1.75	44.5

Conexiones MÉTRICAS
DIÁMETRO DEL CABLE +.000/-.020		Tamaño del cable		N.º de parte	Descripción	DIMENSIONES DE LA PIEZA
						A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D Tuerca para llave
						A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		Grosor		Medida entre caras
in.	mm.	AWG	mm²			in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.228	5.8	11	5	16490	HEMC M16-5 LATÓN	.630	16.0	1.31	33.3	0.34	8.6	0.2	5.1	0.88	22.4
.327	8.3	7	12	16492	HEMC M16-12 LATÓN	.630	16.0	1.31	33.3	0.34	8.6	0.2	5.1	0.88	22.4
.327	8.3	7	12	16494	HEMC M20-12 LATÓN	.787	20.0	1.58	40.1	0.42	10.7	0.2	5.1	1.06	26.9
.366	9.3	6	16	16496	HEMC M20-16 LATÓN
.433	11.0	4	25	16498	HEMC M20-25 LATÓN
.508	12.9	2	35	16500	HEMC M20-35 LATÓN
.508	12.9	2	35	16502	HEMC M25-35 LATÓN	.985	25.0	1.91	48.5	0.53	13.5	0.2	5.1	1.31	33.3
.587	14.9	1	50	16504	HEMC M25-50 LATÓN
.669	17.0	2/0	70	16506	HEMC M25-70 LATÓN
.669	17.0	2/0	70	16508	HEMC M32-70 LATÓN	1.260	32.0	2.19	55.6	0.59	15.0	0.2	5.1	1.75	44.5
.768	1.,5	3/0	95	16510	HEMC M32-95 LATÓN	1.260	32.0	2.19	55.6	0.59	15.0	0.2	5.1	1.75	44.5

CONEXIONES NPT N.º DE PARTE	CONEXIONES MÉTRICAS N.º DE PARTE	Paquete de 2 Juego de mordazas superior / inferior
16460	16490	0T101
16462	16492	0T102
16464	16494	0T103
16466	16496	0T104
16468	16498	0T105
16470	16500	0T106
16472	16502	0T107
16474	16504	0T108
16476	16506	0T109
16478	16508	0T110
16480	16510	0T111

Características

Ideal para aplicaciones donde se requiere protección contra interferencia electromagnética (EMI) o compatibilidad electromagnética (EMC).
Las mordazas para pinzas (se venden por separado), utilizadas con pinzas estándar disponibles en el mercado, actúan directamente sobre nuestro anillo de crimpado para lograr un excelente contacto concéntrico sobre el blindaje trenzado del cable.
La combinación del sello del conector glándula y el crimpado Heyco garantiza un contacto constante y un sellado hermético en todo momento.
Construcción de latón niquelado para una protección superior de cables flexibles.
El acabado niquelado sobre latón proporciona excelente resistencia a la corrosión y durabilidad.
Clasificación IP X7.
Para uso en orificios de paso y roscados.
Múltiples tamaños para diámetros de cable flexible que van de .228″ (5.8 mm) a .768″ (19.5 mm).
Recomendamos usar el conector glándula más pequeño que se adapte al tamaño de tu cable.
El sello del conector glándula está moldeado en material de caucho de flúor (FPM), que proporciona gran resistencia al calor.
Contratuercas se venden por separado.

Especificaciones rápidas

Material	Latón niquelado con sello de conector glándula de FPM
Certificaciones	Cumple con las pruebas de resistencia de aislamiento con exposición a la humedad y tensión soportada dieléctrica de UL 2251, así como con las pruebas de puesta a tierra y tensión soportada dieléctrica de UL 2202.
Rango de temperatura	-40°F (-40°C) a 212°F (100°C)
Clasificación IP	IP X7
