Tapones roscados herméticos de nylon Heyco®

Número de parte y especificación

TIPO/TAMAÑO DE ROSCA	NO. DE PARTE			DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

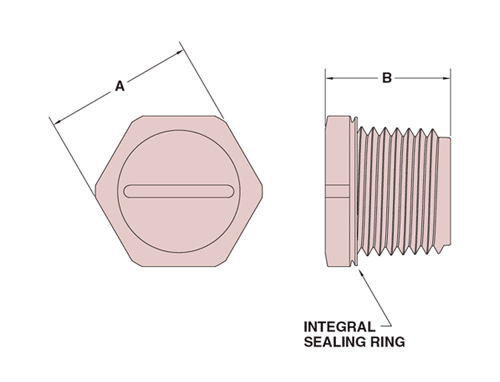

	Negro	Gris	V-0 Negro		A Caras para llave		B Longitud total
	Negro	Gris	V-0 Negro		in.	mm.	in.	mm.
NPT
NPT 1/4	3544B	3544	-	LTTP NPT 1/4	.63	16.0	.66	16.8
NPT 3/8	3545B	3545	-	LTTP NPT 3/8	.83	21.1	.69	17.5
NPT 1/2	3546B	3546	V3546*	LTTP NPT 1/2	.98	24.9	.81	20.6
NPT 3/4	3547B*	3547*	V3547*	LTTP NPT 3/4	1.29	32.8	.86	21.8
NPT 1	3548B*	3548*	V3548*	LTTP NPT 1	1.74	44.2	1.05	26.7
NPT 1-1/4	3549B*	3549*	V3549*	LTTP NPT 1-1/4	2.06	52.3	1.08	27.4
PG — Para especificaciones de rosca PG haz clic aquí.
PG 7	3574B	3574	-	LTTP PG 7	.63	16.0	.53	13.5
PG 9	3575B	3575	-	LTTP PG 9	.83	21.1	.53	13.5
PG 13.5	3576B	3576	-	LTTP PG 13.5	.98	24.9	.62	15.8
PG 21	3401B	3401	-	LTTP PG 21	1.29	32.8	.68	17.3
PG 29	3578B*	3578*	-	LTTP PG 29	1.74	44.2	.87	22.1
PG 36	3579B*	3579*	-	LTTP PG 36	2.06	52.3	.78	19.8
Métrica
M12	3582B	3582	-	LTTP M12	.63	16.0	.53	13.5
M16	3583B	3583	-	LTTP M16	.83	21.1	.53	13.5
M20	3584B	3584	-	LTTP M20	.98	24.9	.62	15.8
M25	3585B*	3585*	-	LTTP M25	1.29	32.8	.76	19.3
M32	3586B*	3586*	-	LTTP M32	1.74	44.2	.87	22.1
M40	3587B*	3587*	-	LTTP M40	2.06	52.3	.78	19.8

Colores estándar negro y gris. Consulta a Heyco para otros colores y tamaños en material V-0. *No cURus

Color estándar gris.

Características

El anillo de sellado integral garantiza un sellado superior en el punto del orificio de montaje en todo momento.
Clasificación IP 68.
Clasificación UL para aplicaciones tipo NEMA 3R, 4 y 4X.
Proporcionan un sellado hermético hasta 70 psi.
Tapones roscados para aplicaciones hidráulicas y neumáticas.
Sellan aberturas roscadas y protegen contra contaminación y humedad.
Opción de menor costo en comparación con tapones NPT y PG de latón o acero.
No corrosivos, resisten agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes.
Resisten aceite y calor hasta 221°F (105°C).
Grosor aproximado de la cabeza: .21″ (5.3 mm). El grosor puede variar.
Cabeza hexagonal con ranura para instalación con llave o desarmador.
Nylon 6/6 eléctricamente no conductor.

Material		Nylon 6/6
Certificaciones		Reconocido bajo el programa de componentes de Underwriters’ Laboratories archivo E330194 para cumplimiento con requisitos de Canadá y EE. UU.
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-40°F (-40°C) a 221°F (105°C)
Clasificación IP		IP 68 (70 PSI, 5 BAR)
