Especificaciones DIN 40430 para conectores glándula herméticos con conexión PG Heyco®
Descargar ficha técnica
Características

Tamaños nominales (mm)

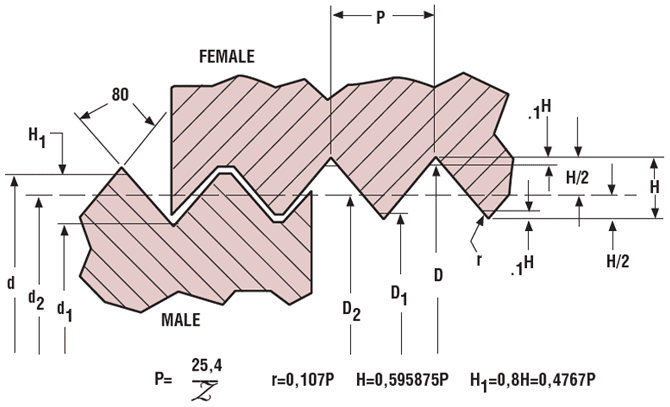

TAMAÑO Y TIPO DE ROSCA DIMENSIONES DE LA PIEZA
Diámetro exterior d=D Diámetro de paso d2=D2 Diámetro de raíz d1=D1 Paso P Número de roscas Z Altura de rosca H1 Radio de rosca R
PG 7 12.5 11,89 11.28 1.270 20 0.61 0.14
PG 9 15.2 14,53 13.86 1.410 18 0.67 0.15
PG 11 18.6 17,93 17.26 1.410 18 0.67 0.15
PG 13,5 20.4 19,73 19.06 1.410 18 0.67 0.15
PG 16 22.5 21,83 21.16 1.410 18 0.67 0.15
PG 21 28.3 27,54 26.78 1.588 16 0.76 0.17
PG 29 37.0 36,24 35.48 1.588 16 0.76 0.17
PG 36 47.0 46,24 45.48 1.588 16 0.76 0.17
PG 42 54.0 53,24 52.48 1.588 16 0.76 0.17
PG 48 59.3 58,54 57.78 1.588 16 0.76 0.17


Límites (mm)

Las roscas de plástico pueden tener tolerancias modificadas

TAMAÑO Y TIPO DE ROSCA DIMENSIONES DE LA PIEZA
Diámetro exterior d Diámetro de paso MACHO d2 Diámetro de raíz d1 Diámetro exterior D Diámetro de paso HEMBRA D2 Diámetro de raíz D1
max. min. max. min. max. min. max. min. max. min. max. min.
PG 7 12.5 12.3 11.89 11.69 11.28 11.08 12.65 12.5 12.04 11.89 11.43 11.28
PG 9 15.2 15.0 14.53 14.33 13.86 13.66 15.35 15.2 14.68 14.53 14.01 13.86
PG 11 18.6 18.4 17.93 17.73 17.26 17.06 18.75 18.6 18.08 17.93 17.41 17.26
PG 13.5 20.4 20.2 19.73 19.53 19.06 18.86 20.55 20.4 19.88 19.73 19.21 19.06
PG 16 22.5 22.3 21.83 21.63 21.16 20.96 22.65 22.5 21.98 21.83 21.31 21.16
PG 21 28.3 28.0 27.54 27.24 26.78 26.48 28.55 28.3 27.79 27.54 27.03 26.78
PG 29 37.0 36.7 36.24 35.94 35.48 35.18 37.25 37.0 36.49 36.24 35.73 35.48
PG 36 47.0 46.7 46.24 45.94 45.48 45.18 47.25 47.0 46.49 46.24 45.73 45.48
PG 42 54.0 53.7 53.24 52.94 52.48 52.18 54.25 54.0 53.49 53.24 52.73 52.48
PG 48 59.3 59.0 58.54 58.24 57.78 57.48 59.55 59.3 58.79 58.54 58.03 57.78
