Arandelas de sellado de retención Heyco®

Número de parte y especificación

Compatible con estas conexiones roscadas para conexiones eléctricas	NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

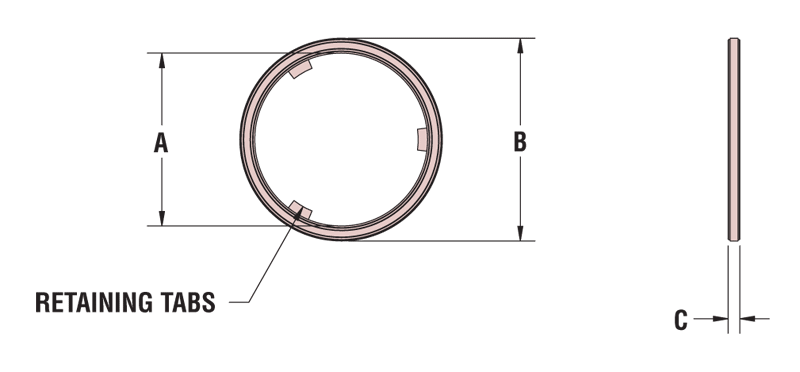

	Negro		A Diámetro interior		B Diámetro exterior		C Grosor
	Negro		in.	mm.	in.	mm.	in.	mm.
Conexiones NPT
1/4	G6000	RSW 1/4 NPT	.540	13.7	.740	18.8	.076	1.9
3/8	G6001	RSW 3/8 NPT	.680	17.3	.865	22.0
1/2	G6002	RSW 1/2 NPT	.875	22.2	1.050	26.7
3/4	G6003	RSW 3/4 NPT	1.109	28.2	1.300	33.0
1	G6004	RSW 1 NPT	1.375	34.9	1.725	43.8
1-1/4	G6005	RSW 1-1/4 NPT	1.735	44.1	2.094	53.2
1-1/2	G6006	RSW 1-1/2 NPT	1.984	50.4	2.375	60.3
2	G6007	RSW 2 NPT	2.469	62.7	2.740	69.6
Conexiones PG
PG 7	G6010	RSW PG 7	.495	12.6	.740	18.8	.076	1.9
PG 9	G6011	RSW PG 9	.600	15.2	.865	22.0
PG 13	G6013	RSW PG 13	.810	20.6	1.050	26.7
PG 16	G6014	RSW PG 16	.890	22.6	1.187	30.1
PG 21	G6015	RSW PG 21	1.120	28.4	1.300	33.0
PG 29	G6016	RSW PG 29	1.475	37.5	1.725	43.8
Conexiones métricas
M12	G6020	RSW M12	.475	12.1	.740	18.8	.076	1.9
M16	G6021	RSW M16	.635	16.1	.865	22.0
M20	G6022	RSW M20	.790	20.1	1.050	26.7
M25	G6023	RSW M25	990	25.1	1.300	33.0
M32	G6024	RSW M32	1.270	32.3	1.725	43.8

Color estándar negro.

Características

Las pestañas de retención mantienen la arandela en la rosca para facilitar el ensamblaje.
Herméticas contra líquidos, polvo y aceite en el gabinete.
Adecuadas para ubicaciones húmedas que requieren una junta independiente entre la caja y el conector.
También adecuadas para otras aplicaciones de sellado de paneles.
Fáciles de instalar ya que las arandelas sellan en el perímetro, no sobre las roscas del conector.
Las nervaduras dobles especiales de sellado compensan pequeñas irregularidades en el gabinete.

Material	SBR (estireno butadieno)
Clasificación de inflamabilidad	HB
Rango de temperatura	-4°F (-20°C) a 212°F (100°C)
