Conectores glándula herméticos Heyco®-Tite de aluminio, NPT 1-1/2 a 2

De paso recto, conexiones NPT. Lo último en protección hermética para alivio de tensión.

Especificaciones

Número de parte y especificación

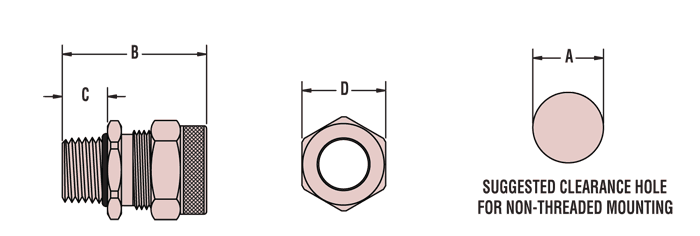

RANGO DE DIÁMETRO DEL CABLE				NO. DE PARTE	TAMAÑO DE ROSCA	DIMENSIONES DE LA PIEZA
Mínimo		Máximo		Aluminio maquinado		A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de la rosca		D Tamaño plano para llave
in.	mm.	in.	mm.	Aluminio maquinado		in.	mm.	in.	mm.	in.	mm.	in.	mm.
Aluminio maquinado
.562	14.3	.688	17.5	M5069*	NPT 1-1/2	1.97	50.0	2.50	63.5	.69	17.5	2.25	57.2
.688	17.5	.812	20.6	M5070
.750	19.1	.875	22.2	M5071
.875	22.2	1.000	25.4	M5072
1.000	25.4	1.125	28.6	M5073
1.125	28.6	1.250	31.8	M5074
1.250	31.8	1.375	34.9	M5075
1.250	31.8	1.375	34.9	M5080	NPT 2	2.46	62.5	3.12	79.2	.80	20.3	2.83	71.9
1.312	33.3	1.437	36.5	M5081
1.438	36.5	1.562	39.7	M5082
1.562	39.7	1.688	42.9	M5083
1.688	42.9	1.812	46.0	M5084

O-ring ensamblado INCLUIDO. *No listado por UL ni certificado por CSA. Contratuerca no incluida - consulta las contratuercas metálicas NPT.

La construcción de aluminio proporciona excelente durabilidad y desempeño para la mayoría de las aplicaciones industriales.
Para uso en aplicaciones interiores y exteriores para evitar el desprendimiento del cable, controlar el radio de curvatura y proporcionar un sellado hermético contra elementos ambientales como suciedad, humedad y refrigerantes.
Clasificación IP 67.
Protegen el cable contra daños y desprendimiento, y se utilizan en conexiones para conduit o knock-outs en el punto donde se termina el cable eléctrico.
Diseño único con superficie combinada de apriete que incluye tanto un área hexagonal como una superficie moleteada.
La arandela antifricción permite una compresión más sencilla.
Compatible con DFARS.

Material		Aluminio con glándula de sellado de neopreno y O-ring Viton®
Certificaciones		Listado bajo el archivo E51579 de Underwriters’ Laboratories
Certificaciones		Certificado por Canadian Standard Association bajo el archivo 258093
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-40°F (-40°C) a 250°F (121°C)
Clasificación IP		IP 67
