Conectores glándula herméticos de latón Heyco®-Tite con boquilla de curvatura suave de acero inoxidable

Número de parte y especificación

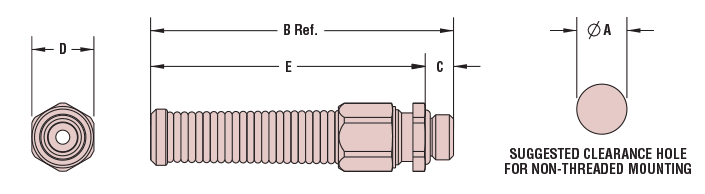

RANGO DE DIÁMETRO DE CABLE				NO. DE PARTE	TAMAÑO DE ROSCA	DIMENSIONES DE LA PIEZA
Mínimo		Máximo				A Diámetro del orificio de paso		B Longitud total máx.		C Longitud de rosca		D Tamaño plano de la tuerca		E Longitud de la boquilla de curvatura suave
in.	mm.	in.	mm.			in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.098	2.5	.118	3.0	14700	M8 x 1.25	.315	8.0	2.13	54.0	.20	5.0	.43	11.0	1.93	49.0
.138	3.5	.157	4.0	14701	M8 x 1.25	.315	8.0	2.13	54.0	.20	5.0	.43	11.0	1.93	49.0
.118	3.0	.157	4.0	14702	M10 x 1.5	.394	10.0	2.24	57.0	.20	5.0	.51	13.0	2.05	52.0
.157	4.0	.236	6.0	14703	M10 x 1.5	.394	10.0	2.24	57.0	.20	5.0	.51	13.0	2.05	52.0
.138	3.5	.197	5.0	14704	M12 x 1.5	.472	12.0	2.44	62.0	.20	5.0	.59	15.0	2.24	57.0
.197	5.0	.256	6.5	14705
.256	6.5	.295	7.5	14706
.177	4.5	.236	6.0	14707	M16 x 1.5	.630	16.0	2.80	71.0	.20	5.0	.71	18.0	2.60	66.0
.236	6.0	.315	8.0	14708
.315	8.0	.413	10.5	14709
.236	6.0	.315	8.0	14710	M20 x 1.5	.787	20.0	3.62	92.0	.24	6.0	.94	24.0	3.39	86.0
.315	8.0	.433	11.0	14711
.433	11.0	.571	14.5	14712
.374	9.5	.492	12.5	14713	M25 x 1.5	.984	25.0	4.17	106.0	.28	7.0	1.18	30.0	3.90	99.0
.492	12.5	.630	16.0	14714
.630	16.0	.748	19.0	14715
.669	17.0	.827	21.0	14716	M32 x 1.5	1.260	32.0	4.61	117.0	.31	8.0	1.42	36.0	4.29	109.0
.827	21.0	.965	24.5	14717	M32 x 1.5	1.260	32.0	4.61	117.0	.31	8.0	1.42	36.0	4.29	109.0

Características

La boquilla de acero inoxidable guía el cable en una curvatura suave; evita dobleces pronunciados y garantiza la mayor vida útil del cable y del producto.
Aporta confiabilidad, mayor vida útil y seguridad a tu aplicación.
Protege el elemento vital de tus productos eléctricos/electrónicos al absorber las fuerzas de tracción, empuje, torsión y flexión.
Ancla, aísla y protege los cables de forma segura en los puntos de entrada al panel.
Construcción de latón niquelado para una protección superior de cables flexibles.
El acabado niquelado sobre latón proporciona excelente resistencia a la corrosión y durabilidad.
Cumple con DFARS.

Material	Latón niquelado con boquilla de acero inoxidable, glándula de sellado de TPE y junta tórica NBR
Rango de temperatura	-40°F (-40°C) a 212°F (100°C)
IP Rating	IP 68, IP 69K
