Conectores glándula herméticos de latón Heyco®-Tite - roscas métricas

Número de parte y especificación

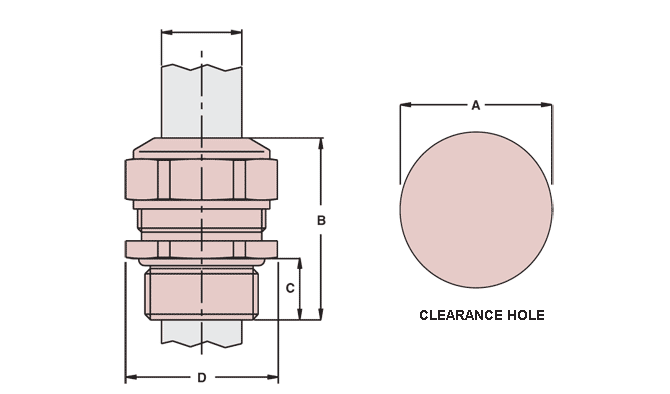

RANGO DE DIÁMETRO DE CABLE				NO. DE PARTE	Tamaño de rosca	DIMENSIONES DE LA PIEZA
Mínimo		Máximo				A Diámetro del orificio de paso		B Longitud total máx.		C Longitud de rosca		D Tamaño plano de la tuerca
in.	mm.	in.	mm.			in.	mm.	in.	mm.	in.	mm.	in.	mm.
Rosca estándar
.079	2.0	.098	2.5	4500	M6 x 1	.236	6.0	.79	20.0	.32	8.0	.32	8.0
.098	2.5	.118	3.0	4501
.118	3.0	.138	3.5	4502
.098	2.5	.138	3.5	4503	M8 x 1.25	.315	8.0	.94	24.0	.39	10.0	.43	11.0
.138	3.5	.197	5.0	4504	M8 x 1.25	.315	8.0	.94	24.0	.39	10.0	.43	11.0
.118	3.0	.157	4.0	4505	M10 x 1.5	.394	10.0	.98	25.0	.39	10.0	.51	13.0
.157	4.0	.236	6.0	4506	M10 x 1.5	.394	10.0	.98	25.0	.39	10.0	.51	13.0
.138	3.5	.197	5.0	4507	M12 x 1.5	.472	12.0	1.06	27.0	.39	10.0	.59	15.0
.197	5.0	.256	6.5	4508
.256	6.5	.315	8.0	4509
.138	3.5	.177	4.5	4510	M16 x 1.5	.630	16.0	1.18	30.0	.39	10.0	.71	18.0
.177	4.5	.236	6.0	4511
.236	6.0	.315	8.0	4512
.315	8.0	.413	10.5	4513	M16 x 1.5	630	16.0	1.26	32.0
.236	6.0	.315	8.0	4514	M20 x 1.5	.787	20.0	1.22	31.0	.39	10.0	.94	24.0
.315	8.0	.433	11.0	4515	M20 x 1.5	.787	20.0	1.22	31.0
.433	11.0	.591	15.0	4516	M20 x 1.5	.787	20.0	1.30	33.0
.374	9.5	.492	12.5	4517	M25 x 1.5	.984	25.0	1.42	36.0	.43	11.0	1.18	30.0
.492	12.5	.630	16.0	4518	M25 x 1.5	.984	25.0	1.50	38.0
.630	16.0	.807	20.5	4519	M25 x 1.5	.984	25.0	1.54	39.0
.551	14.0	.669	17.0	4520	M32 x 1.5	1.260	32.0	1.61	41.0	.51	13.0	1.42	36.0
.669	17.0	.827	21.0	4521
.827	21.0	1.003	25.5	4522
.787	20.0	.945	24.0	4523	M40 x 1.5	1.574	40.0	1.73	44.0	.51	13.0	1.81	46.0
.945	24.0	1.122	28.5	4524
1.122	28.5	1.299	33.0	4525
1.142	29.0	1.299	33.0	4526	M50 x 1.5	1.968	50.0	1.89	48.0	.55	14.0	2.17	55.0
1.299	33.0	1.457	37.0	4527
1.457	37.0	1.654	42.0	4528
Rosca estándar, alta temperatura*
.630	16.0	.807	20.5	4612	M25 x 1.5	.984	25.0	1.54	39.0	.43	11.0	1.18	30.0
Rosca corta
.079	2.0	.098	2.5	14500	M6 x 1	.236	6.0	.67	17.0	.20	5.0	.32	8.0
.098	2.5	.118	3.0	14501
.118	3.0	.138	3.5	14502
.098	2.5	.138	3.5	14503	M8 x 1.25	.315	8.0	.75	19.0	.20	5.0	.43	11.0
.138	3.5	.197	5.0	14504	M8 x 1.25	.315	8.0	.75	19.0	.20	5.0	.43	11.0
.118	3.0	.157	4.0	14505	M10 x 1.5	.394	10.0	.79	20.0	.20	5.0	.51	13.0
.157	4.0	.236	6.0	14506	M10 x 1.5	.394	10.0	.79	20.0	.20	5.0	.51	13.0
.138	3.5	.197	5.0	14507	M12 x 1.5	.472	12.0	.87	22.0	.20	5.0	.59	15.0
.197	5.0	.256	6.5	14508
.256	6.5	.315	8.0	14509
.138	3.5	.177	4.5	14510	M16 x 1,5	.630	16.0	.98	25.0	.20	5.0	.71	18.0
.177	4.5	.236	6.0	14511
.236	6.0	.315	8.0	14512
.315	8.0	.413	10.5	14513	M16 x 1.5	.630	16.0	1.06	27.0
.236	6.0	.315	8.0	14514	M20 x 1.5	.787	20.0	1.06	27.0	.24	6.0	.94	24.0
.315	8.0	.433	11.0	14515	M20 x 1.5	.787	20.0	1.06	27.0
.433	11.0	.591	15.0	14516	M20 x 1.5	.787	20.0	1.14	29.0
.374	9.5	.492	12.5	14517	M25 x 1.5	.984	25.0	1.26	32.0	.28	7.0	1.18	30.0
.492	12.5	.630	16.0	14518	M25 x 1.5	.984	25.0	1.34	34.0
.630	16.0	.807	20.5	14519	M25 x 1.5	.984	25.0	1.38	35.0
.551	14.0	.669	17.0	14520	M32 x 1.5	1.260	32.0	1.42	36.0	.31	8.0	1.42	36.0
.669	17.0	.827	21.0	14521
.827	21.0	1.003	25.5	14522
Rosca corta, alta temperatura*
.240	6.1	.413	105	4696	M16 x 1-5	.629	16-0	1.06	27-0	.20	5-0	.71	18-0
.315	8.0	.591	15.0	4699	M20 x 1-5	.787	20-0	1.14	29-0	.24	6-0	.94	24-0

*Glándula de sellado especial clasificada hasta 200°C (392°F). Consultar con Heyco para otros tamaños de alta temperatura.

Características

La construcción en latón niquelado ofrece protección superior para cables flexibles.
El acabado niquelado sobre latón proporciona excelente resistencia a la corrosión y durabilidad.
Clasificación IP 68.
Para uso en orificios de paso o roscados.
Cumple con la norma europea EN 50262 versión A para conectores glándula métricos.
Las roscas métricas largas proporcionan mayor número de roscas para facilitar el ensamble con contratuerca.
Disponibles en múltiples tamaños para diámetros de cable flexible de .079″ (2.0 mm) a 1.654″ (42.0 mm).
Se recomienda utilizar el conector glándula más pequeño que se ajuste al diámetro del cable.
La glándula de sellado está moldeada en elastómero termoplástico (TPE).
Las contratuercas no están incluidas. Para especificaciones o compra por separado, consultar: NPT, PG, o Métricas.
Cumple con DFARS.

Especificaciones rápidas

Material		Latón niquelado con glándula de sellado de TPE
Certificaciones		Certificado por UL para cumplimiento con requisitos de EE. UU. y Canadá bajo el archivo E51579
Certificaciones		Reconocido bajo el programa de componentes de UL bajo el archivo E51579 para EE. UU. y Canadá
Rango de temperatura		-40°F (-40°C) a 212°F (100°C)
Clasificación IP		IP 68, IP 69K
