Conectores glándula herméticos de latón Heyco®-Tite - Rosca PG, alta temperatura

Número de parte y especificación

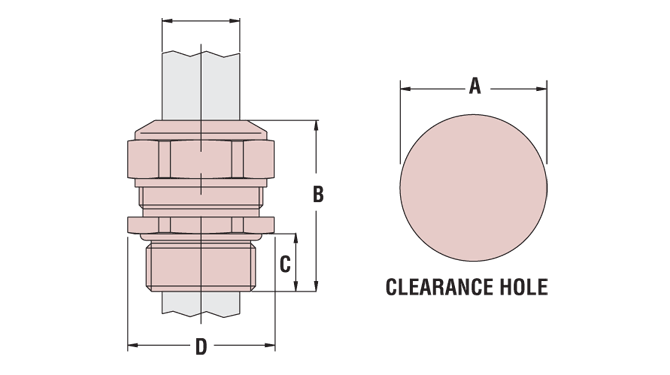

RANGO DE DIÁMETRO DE CABLE				NO. DE PARTE	TAMAÑO DE ROSCA	DIMENSIONES DE LA PIEZA
Mínimo		Máximo				A Diámetro del orificio de paso		B Longitud máxima total		C Longitud de rosca		D Tamaño plano para llave
in.	mm.	in.	mm.			in.	mm.	in.	mm.	in.	mm.	in.	mm.
Rosca PG - rosca corta
.138	3.5	.197	5.0	14945	PG 7	.496	12.6	.906	23.0	.236	6.0	.591	15.0
.197	5.0	.256	6.5	14946
.256	6.5	.315	8.0	14947
.236	6.0	.413	10.5	14948	PG 9	.602	15.3	1.102	28.0	.236	6.0	.709	18.0
.217	5.5	.472	12.0	14949	PG 11	.736	18.7	1.063	27.0	.236	6.0	.827	21.0
.315	8.0	.590	15.0	14950	PG 13.5	.807	20.5	1.142	29.0	.236	6.0	.945	24.0
.315	8.0	.590	15.0	14951	PG 16	.890	22.6	1.142	29.0	.236	6.0	.945	24.0
.492	12.5	.807	20.5	14952	PG 21	1.118	28.4	1.378	35.0	.276	7.0	1.181	30.0
.748	19.0	1.083	27.5	14953	PG 29	1.465	37.2	1.417	36.0	.315	8.0	1.496	38.0
1.024	26.0	1.378	35.0	14954	PG 36	1.858	47.2	1.575	40.0	.315	8.0	1.969	50.0
1.299	33.0	1.654	42.0	14955	PG 42	2.134	54.2	1.732	44.0	.394	10.0	2.165	55.0
1.457	37.0	1.929	49.0	14956	PG 48	2.343	59.5	1.890	48.0	.433	11.0	2.559	65.0
Rosca PG - rosca larga
.138	3.5	.197	5.0	14960	PG 7	.496	12.6	1.0636	27.0	.394	10.0	.590	15.0
.197	5.0	.256	6.5	14961
.256	6.5	.315	8.0	14962
.236	6.0	.413	10.5	14963	PG 9	.602	15.3	1.260	32.0	.394	10.0	.709	18.0
.217	5.5	.472	12.0	14964	PG 11	.736	18.7	1.220	31.0	.394	10.0	.827	21.0
.315	8.0	.590	15.0	14965	PG 13.5	.807	20.5	1.142	33.0	.394	10.0	.945	24.0
.315	8.0	.590	15.0	14966	PG 16	.890	22.6	1.299	33.0	.394	10.0	.945	24.0
.492	12.5	.807	20.5	14967	PG 21	1.118	28.4	1.575	40.0	.472	12.0	1.181	30.0
.748	19.0	1.083	27.5	14968	PG 29	1.465	37.2	1.575	40.0	.472	12.0	1.496	38.0
1.024	26.0	1.378	35.0	14969	PG 36	1.858	47.2	1.850	47.0	.591	15.0	1.969	50.0
1.299	33.0	1.654	42.0	14970	PG 42	2.134	54.2	1.929	49.0	.591	15.0	2.165	55.0
1.457	37.0	1.929	49.0	14971	PG 48	2.343	59.5	2.047	52.0	.591	15.0	2.559	65.0

Características

Construcción de latón niquelado para una protección superior de cables flexibles.
El acabado niquelado sobre latón proporciona excelente resistencia a la corrosión y durabilidad.
Clasificación IP 68 / IP 69K.
Para uso en orificios pasantes o roscados.
Las roscas PG largas proporcionan mayor longitud de rosca para facilitar el ensamblaje de la contratuerca.
Múltiples tamaños para cables con diámetros de .138″ (3.5 mm) a 1.929″ (49.0 mm).
Se recomienda utilizar el conector glándula más pequeño que se ajuste al diámetro del cable.
El sello está moldeado en material de caucho fluorado (FPM), que proporciona alta resistencia a la temperatura.
Las contratuercas no están incluidas. Para especificaciones o compra por separado, consulta: NPT, PG o Métrica.
Cumple con DFARS.
Alivio de tensión: Versión A conforme a EN 62444.

Especificaciones rápidas

Material	Latón niquelado con sello FPM (Viton)
Rango de temperatura	-40°F (-40°C) a 392°F (200°C)
Grado de protección IP	IP 68, IP 69K
