Conectores glándula herméticos Heyco®-Tite de nylon V-0 libre de halógenos, paso recto, rosca NPT

Número de parte y especificación

RANGO DE DIÁMETRO DE CABLE				NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

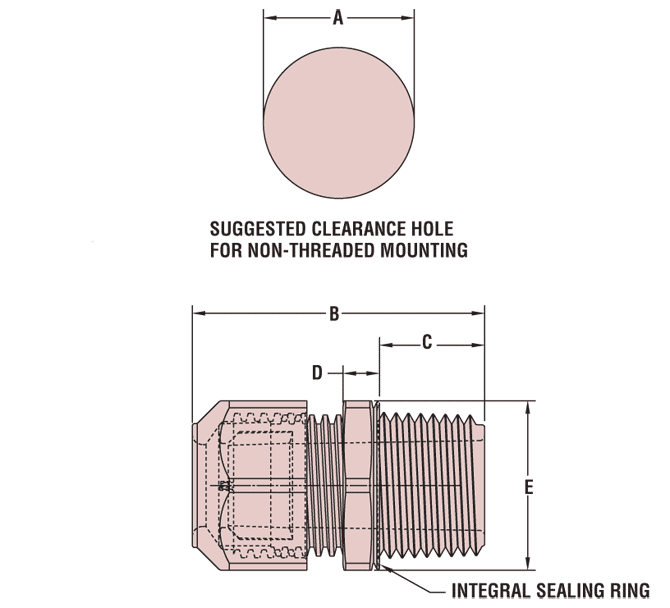

Mínimo		Máximo		Negro		A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D Grosor de la tuerca para llave		E Tamaño de cara plana de la tuerca para llave
in.	mm.	in.	mm.	Negro		in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.065	1.7	.210	5.3	V4514	RLTCG 1/4	.540	13.7	1.29	32.8	.45	11.4	.21	5.3	.63	16.0
.115	2.9	.250	6.4	V4516	LTCG 1/4	.540	13.7	1.29	32.8	.45	11.4	.21	5.3	.63	16.0
.065	1.7	.230	5.8	V3458	RLTCG 3/8	.680	17.3	1.41	35.8	.49	12.4	.21	5.3	.83	21.1
.105	2.7	.315	8.0	V3228	LTCG 3/8	.680	17.3	1.41	35.8	.49	12.4	.21	5.3	.83	21.1
.095	2.4	.290	7.4	V4518	RLTCG 1/2	.875	22.2	1.70	43.2	.61	15.5	.21	5.3	.98	24.9
.170	4.3	.450	11.4	V3231	LTCG 1/2	.875	22.2	1.70	43.2	.61	15.5	.21	5.3	.98	24.9
.180	4.6	.400	10.1	V4520	RLTCG LL 1/2	.875	22.2	1.68	42.7	.44	11.2	.25	6.4	1.07	27.0
.270	6.9	.545	13.8	V3200	LTCG LL 1/2	.875	22.2	1.68	42.7	.44	11.2	.25	6.4	1.07	27.0
.250	6.4	.490	12.4	V3460	RLTCG 3/4	1.109	28.2	2.00	50.8	.62	15.7	.25	6.4	1.30	33.0
.435	11.0	.705	17.9	V3234	LTCG 3/4	1.109	28.2	2.00	50.8	.62	15.7	.25	6.4	1.30	33.0
.490	12.4	.785	19.9	V8439	RLTCG 1	1.326	33.7	2.41	61.2	.75	19.1	.30	7.6	1.73	43.9
.590	15.0	1.000	25,4	V8437	LTCG 1	1.326	33.7	2.41	61.2	.75	19.1	.30	7.6	1.73	43.9
.787	20.0	1.020	25.9	V4522	RLTCG 1-1/4	1.680	42.7	2.69	68.3	.77	19.6	.31	7.9	2.05	52.1
.875	22.2	1.260	32.0	V4524	LTCG 1-1/4	1.680	42.7	2.69	68.3	.77	19.6	.31	7.9	2.05	52.1

Color estándar negro.

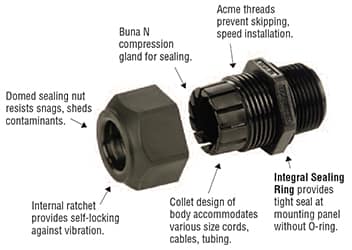

Características

Moldeados en un material de nylon que, en caso de incendio, no arde ni produce gases tóxicos. También formulado para resistir la exposición a la luz solar.
El anillo de sellado integral asegura un sellado superior en el orificio de montaje de paso o roscado en todo momento.
Amplio rango de diámetros de cable aprobados. Los rangos de cable indicados corresponden al rango máximo de sellado IP68. Consulta a Heyco para rangos de cable aprobados por UL 514B.
Clasificación IP 68.
Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P.
El diseño tipo trinquete del conjunto de la tuerca de sellado proporciona una protección superior contra vibraciones y asegura una sujeción firme del cable.
Las roscas Acme en el cuerpo evitan el deslizamiento y aceleran la instalación.
La construcción totalmente de nylon con sello de Buna N resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no es evaluada por UL.)
Se recomienda utilizar el conector glándula con el diámetro máximo más pequeño que se ajuste a la aplicación.
Las contratuercas no están incluidas. Para especificaciones de contratuercas de nylon Heyco o para pedirlas por separado, consulta contratuercas de nylon NPT.
Para ver los tapones roscados herméticos Heyco, haz clic aquí.
Consulta a Heyco para conectores glándula moldeados en otros colores.

Material		Nylon 6/6 no halogenado con sello de Buna N
Certificaciones		Listado bajo Underwriters’ Laboratories archivo E51579
		Reconocido bajo el programa de componentes de Underwriters’ Laboratories archivo E51579
		Certificado por Canadian Standards Association archivo 93876C
		Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P
Clasificación de inflamabilidad		94V-0
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C) Dinámico -4°F (-20°C) a 212°F (100°C)
Clasificación IP		IP 68 (70 PSI, 5 BAR)
