Conectores glándula herméticos Heyco®-Tite tipo pigtail, rosca NPT

Número de parte y especificación

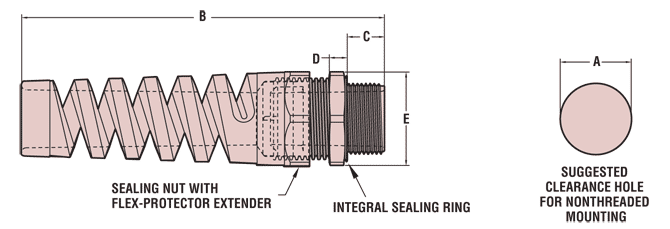

RANGO DE DIÁMETRO DE CABLE				NO. DE PARTE		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
RANGO DE DIÁMETRO DE CABLE				Contratuercas no incluidas*			A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D Grosor de la tuerca para llave		E Tamaño de cara plana de la tuerca para llave
Minimum		Maximum		Negro	Gris		A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D Grosor de la tuerca para llave		E Tamaño de cara plana de la tuerca para llave
in.	mm.	in.	mm.	Negro	Gris		in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.065	1,7	.210	5,3	M4536	M4537	Flex RLTCG 1/4	.540	13.7	2.57	65.3	.45	11.4	.21	5.3	.63	16.0
.115	2,9	.250	6,4	M4538	M4539	Flex LTCG 1/4	.540	13.7	2.57	65.3	.45	11.4	.21	5.3	.63	16.0
.065	1,7	.230	5,8	M3474	M3475	Flex RLTCG 3/8	.680	17.3	2.94	74.7	.49	12.4	.21	5.3	.82	20.8
.105	2,7	.315	8,0	M3254	M3255	Flex LTCG 3/8	.680	17.3	2.94	74.7	.49	12.4	.21	5.3	.82	20.8
.095	2,4	.290	7,4	M4540	M4541	Flex RLTCG 1/2	.875	22.2	4.09	103.9	.61	15.5	.21	5.3	.98	24.9
.170	4,3	.450	11,4	M3251	M3252	Flex LTCG 1/2	.875	22.2	4.09	103.9	.61	15.5	.21	5.3	.98	24.9
.260	6,6	.546	13,9	M3266	M3267	Flex LTCG LL 1/2	.875	22.2	4.37	111.0	.44	11.2	.25	6.4	1.06	26.9
.250	6,4	.490	12,4	M3462	M3463	Flex RLTCG 3/4	1.109	28.2	5.15	130.8	.62	15.7	.25	6.4	1.30	33.0
.435	11,0	.705	17,9	M3239	M3242	Flex LTCG 3/4	1.109	28.2	5.15	130.8	.62	15.7	.25	6.4	1.30	33.0

Color estándar negro. *Para pedir contratuercas de nylon o metal por separado, consulta contratuercas de nylon NPT y contratuercas de metal NPT.

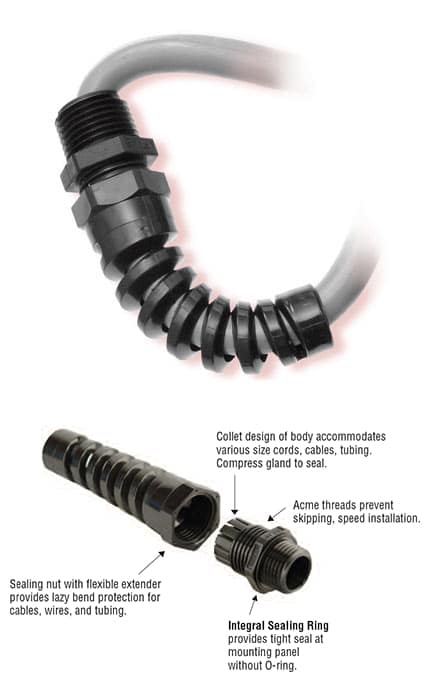

Características

La extensión flexible tipo pigtail evita dobleces pronunciados y prolonga la vida útil del cable.
El anillo de sellado integral asegura un sellado superior en el orificio de montaje de paso o roscado en todo momento.
Amplio rango de diámetros de cable aprobados.
Clasificación IP 68.
Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P.
El diseño tipo trinquete del conjunto de la tuerca de sellado proporciona protección superior contra vibraciones y asegura una sujeción firme del cable.
Las roscas Acme en el cuerpo evitan el deslizamiento y aceleran la instalación.
La construcción totalmente de nylon con sello de Buna N o TPE resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no es evaluada por UL.)
Disponibles en múltiples tamaños para diámetros de cable flexible desde .065″ (1.7 mm) hasta .705″ (17.9 mm).
Se recomienda utilizar el conector con el diámetro máximo más pequeño que se ajuste a la aplicación.
Las contratuercas no están incluidas. Para especificaciones de contratuercas de nylon o para pedirlas por separado, consultae contratuercas de nylon NPT.
Consulta los tapones roscados herméticos Heyco.
Consulta a Heyco para conectores glándula moldeados en otros colores.

Material		Nylon 6/6 con sello de Buna N o TPE
Certificaciones		Listado bajo Underwriters’ Laboratories archivo E51579
		Reconocido bajo el programa de componentes de Underwriters’ Laboratories archivo E51579
		Certificado por Canadian Standard Association archivo 93876C
		Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P
Clasificación de inflamabilidad		94V-2
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C)
Rango de temperatura		Dinámico -4°F (-20°C) a 212°F (100°C)
Clasificación IP		IP 68 (70 PSI, 5 BAR)
