Conectores glándula herméticos Heyco®-Tite en ángulo recto, rosca métrica

Número de parte y especificación

RANGO DE DIÁMETRO DE CABLE		NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

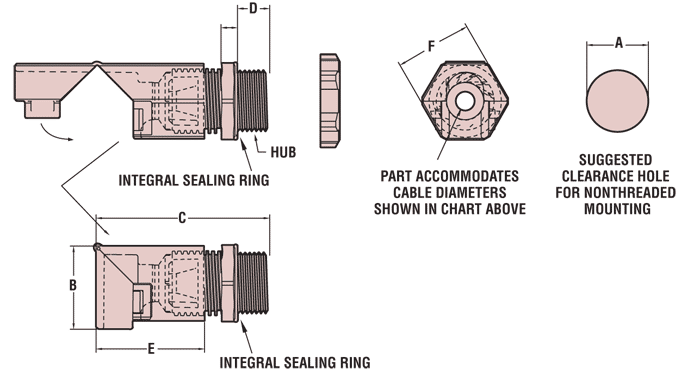

RANGO DE DIÁMETRO DE CABLE		Negro		A Diámetro del orificio de paso		B Altura en ángulo recto		C Longitud total máxima (cerrado)		D Longitud de rosca		E Longitud de la tuerca de sellado		F Tamaño de cara plana de la tuerca para llave
in.	mm.	Negro		in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.065 - .210	1.7 - 5.3	M4448	RLTCG M12 90	.473	12.0	.69	17.5	1.53	38.8	.32	8.1	.86	22.0	.63	16.0
.115 - .250	2.9 - 6.4	M4450	LTCG M12 90	.473	12.0	.69	17.5	1.53	38.8	.32	8.1	.86	22.0	.63	16.0
.065 - .230	1.7 - 5.8	M4452	RLTCG M16 90	.630	16.0	.88	22.3	1.77	44.9	.32	8.1	1.07	27.1	.82	20.8
.105 - .315	2.7 - 8.0	M4454	LTCG M16 90	.630	16.0	.88	22.3	1.77	44.9	.32	8.1	1.07	27.1	.82	20.8
.095 - .290	2.4 - 7.4	M4456	RLTCG M20 90	.787	20.0	1.06	26.9	2.21	56.1	.41	10.4	1.38	35.1	.98	24.9
.170 - .450	4.3 - 11.4	M4458	LTCG M20 90	.787	20.0	1.06	26.9	2.21	56.1	.41	10.4	1.38	35.1	.98	24.9

Color estándar negro.

Características

El conector glándula se moldea en posición abierta para facilitar la instalación. Después de insertar el cable, el conector se cierra a presión, doblando el cable sin dañarlo. Este método de ensamblaje ahorra tiempo y dinero de forma considerable.
El diseño de la pieza mantiene la integridad hermética incluso en posición abierta.
El anillo de sellado integral garantiza un sellado superior en el orificio de montaje, ya sea de paso o roscado, en todo momento.
Amplio rango de dimensiones de cable aprobadas.
Clasificación IP 68.
Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P.
Las roscas Acme en el cuerpo evitan el deslizamiento y aceleran la instalación.
La construcción totalmente de nylon con sello de TPE resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no es evaluada por UL.)
Se recomienda utilizar el conector con el diámetro máximo más pequeño que se ajuste a la aplicación.
Patentado.
Directiva de Bajo Voltaje CE 73/23/EEC.
Licencia de marca VDE #40010390
Incluye contratuercas de nylon sin ensamblar.
Para ver los tapones roscados herméticos Heyco, haz clic aquí.
Consulta a Heyco para conectores glándula moldeados en otros colores.

Material		Nylon 6/6 con sello de TPE
Certificaciones		Listado bajo Underwriters’ Laboratories archivo E51579
		Reconocido bajo el programa de componentes de Underwriters’ Laboratories archivo E51579
		Certificado por Canadian Standards Association archivo 93876C
		Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P
		Licencia de marca VDE #40010390 (solo piezas métricas)
		Directiva de Bajo Voltaje 73/23/EEC (solo piezas métricas)
Clasificación de inflamabilidad		94V-2
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C)
Rango de temperatura		Dinámico -4°F (-20°C) a 212°F (100°C)
Clasificación IP		IP 68 (70 PSI, 5 BAR)
