Conectores glándula herméticos Heyco®-Tite en ángulo recto, rosca NPT

Número de parte y especificación

RANGO DE DIÁMETRO DEL CABLE		NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

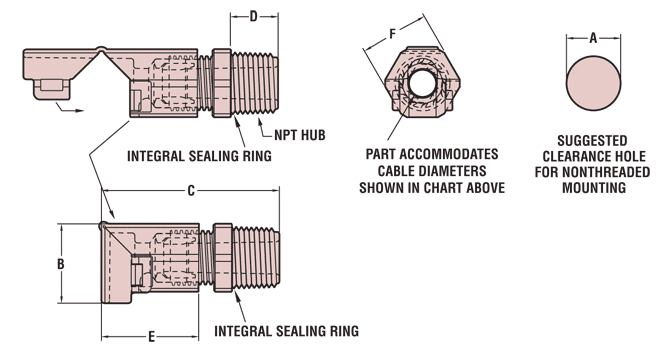

RANGO DE DIÁMETRO DEL CABLE		Negro		A Diámetro del orificio de paso		B Altura en ángulo recto		C Longitud total máxima (cerrado)		D Longitud de rosca		E Longitud de la tuerca de sellado		F Tamaño de cara plana de la tuerca para llave
in.	mm.	Negro		in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.065 - .210	1.7 - 5.3	M4560	RLTCG 1/4 90	.540	13.7	.69	17.5	1.67	42.5	.45	11.4	.86	22.0	.63	16.0
.115 - .250	2.9 - 6.4	M4562	LTCG 1/4 90	.540	13.7	.69	17.5	1.67	42.5	.45	11.4	.86	22.0	.63	16.0
.065 - .230	1.7 - 5.8	M8560	RLTCG 3/8 90	.680	17.3	.88	22.3	1.93	48.9	.49	12.4	1.07	27.1	.82	20.8
.105 - .315	2.7 - 8.0	M8562	LTCG 3/8 90	.680	17.3	.88	22.3	1.93	48.9	.49	12.4	1.07	27.1	.82	20.8
.095 - .290	2.4 - 7.4	M4564	RLTCG 1/2 90	.875	22.2	1.06	26.9	2.41	61.2	.61	15.5	1.38	35.1	.98	24.9
.170 - .450	4.3 - 11.4	M8564	LTCG 1/2 90	.875	22.2	1.06	26.9	2.41	61.2	.61	15.5	1.38	35.1	.98	24.9

Color estándar negro.

Características

El conector glándula se moldea en posición abierta para facilitar la instalación. Después de insertar el cable, el conector se cierra a presión, doblando el cable sin dañarlo. Este método de ensamblaje ahorra tiempo y costos.
El diseño de la pieza mantiene la integridad hermética incluso en posición abierta.
El anillo de sellado integral asegura un sellado superior en el orificio de montaje de paso o roscado en todo momento.
Amplio rango de diámetros de cable aprobados.
Clasificación IP 68.
Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P.
Las roscas Acme en el cuerpo evitan el deslizamiento y aceleran la instalación.
Disponibles en varios tamaños para diámetros de cable flexible desde .065″ (1.7 mm) hasta .450″ (11.4 mm).
Se recomienda utilizar el conector con el diámetro máximo más pequeño que se ajuste a la aplicación.
Patentado.
Las contratuercas no están incluidas. Para especificaciones de contratuercas de nylon o para pedirlas por separado, consulta contratuercas NPT de nylon.
Consulta tapones roscados herméticos Heyco.
Consulta a Heyco para conectores glándula moldeados en otros colores.

Material		Nylon 6/6 con sello de TPE
Certificaciones		Listado bajo Underwriters’ Laboratories archivo E51579
		Reconocido bajo el programa de componentes de Underwriters’ Laboratories archivo E51579
		Certificado por Canadian Standard Association archivo 93876C
		Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P
Clasificación de inflamabilidad		94V-2
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C) Dinámico -4°F (-20°C) a 212°F (100°C)
Clasificación IP		IP 68 (70 PSI, 5 BAR)
