Conectores glándula herméticos Heyco®-Tite paso recto, rosca PG

Número de parte y especificación

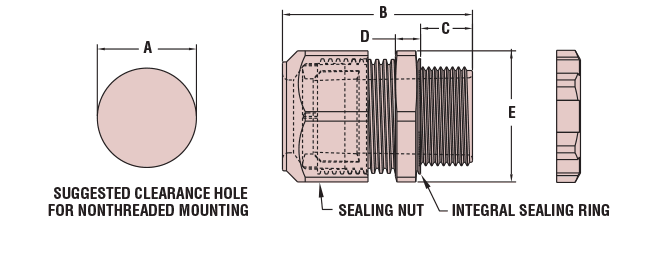

RANGO DE DIÁMETRO DEL CABLE				NO. DE PARTE				DESCRIPCIÓN	o	DIMENSIONES DE LA PIEZA
				Con tuerca de nylon **		Sin tuerca				A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D		E
				Con tuerca de nylon **		Sin tuerca										Tuerca para llave
Minimum		Maximum		Negro	Gris	Negro	Gris									Grosor		Cara plana
in.	mm.	in.	mm.	Negro	Gris	Negro	Gris			in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
Rosca estándar
.065	1.7	.210	5.3	M3444	M3445	M4754	M4755	RLTCG 7		.492	12.5	1.16	29.5	.32	8.1	.21	5.3	.63	16.0
.115	2.9	.250	6.4	M3207	M3208	M4752	M4753	LTCG 7		.492	12.5	1.16	29.5	.32	8.1	.21	5.3	.63	16.0
.065	1.7	.230	5.8	M3446	M3447	M4758	M4759	RLTCG 9		.599	15.2	1.25	31.8	.32	8.1	.21	5.3	.82	20.8
.105	2.7	.315	8.0	M3210	M3211	M4756	M4757	LTCG 9		.599	15.2	1.25	31.8	.32	8.1	.21	5.3	.82	20.8
.069	1.8	.260	6.6	M3448	M3449	M4762	M4763	RLTCG 11		.733	18.6	1.48	37.6	.38	9.7	.21	5.3	.94	23.9
.230	5.8	.400	10.2	M3213	M3214	M4760	M4761	LTCG 11
.230	5.8	.400	10.2	M3213	M3214	M4760	M4761	LTCG 11
.095	2.4	.290	7.4	M4500	M4501	M4506	M4507	RLTCG 13.5		.804	20.4	1.53	38.9	.41	10.4	.21	5.3	.98	24.9
.170	4.3	.450	11.4	M3216	M3217	M4764	M4765	LTCG 13.5		.804	20.4	1.53	38.9	.41	10.4	.21	5.3	.98	24.9
.180	4.6	.400	10.2	M4502	M4503	M4508	M4509	RLTCG 16		.886	22.5	1.68	42.7	.44	11.2	.25	6.4	1.06	26.9
.260	6.6	.545	13.8	M3219	M3220	M4766	M4767	LTCG 16		.886	22.5	1.68	42.7	.44	11.2	.25	6.4	1.06	26.9
.250	6.4	.490	12.4	M3454	M3455	M4748	M4749	RLTCG 21		1.12	28.3	1.89	45.7	.52	13.2	.25	6.4	1.30	33.0
.420	10.7	.630	16.0	M3222GA	M3223GA	-	-	LTCG 21
.435	11.0	.705	17.9	M3222	M3223	M4768	M4769	LTCG 21
.490	12.4	.785	19.9	M4504	M4505	M4512	M4513	RLTCG 29		1.470	37.3	2.23	56.6	.57	14.5	.30	7.6	1.73	43.9
.590	15.0	1.000	25.4	M3225	M3226	M4770	M4771	LTCG 29		1.470	37.3	2.23	56.6	.57	14.5	.30	7.6	1.73	43.9
.787	20.0	1.020	25.9	M3206	M3205	M4772	M4773	RLTCG 36		1.88	47.6	2.39	60.7	.47	11.9	.31	7.9	2.05	52.7
.875	22.2	1.260	32.0	M3204	M3203	M4774	M4775	LTCG 36		1.88	47.6	2.39	60.7	.47	11.9	.31	7.9	2.05	52.7
1.000	25.4	1.240	31.5	M3218	M3215	M4740	M4741	RLTCG 42		2.130	54.1	2.50	63.5	.48	12.2	.36	9.1	2.46	62.5
1.230	31.2	1.560	39.6	M3212	M3209	M4742	M4743	LTCG 42		2.130	54.1	2.50	63.5	.48	12.2	.36	9.1	2.46	62.5
1.160	29.5	1.350	34.3	M3283	M3284	M4744	M4745	RLTCG 48		2.340	59.4	2.63	66.7	.50	12.7	.42	10.7	2.73	69.3
1.450	36.8	1.730	43.9	M3281	M3282	M4776	M4777	LTCG 48		2.340	59.4	2.63	66.7	.50	12.7	.42	10.7	2.73	69.3
Rosca corta
.069	1.8	.260	6.6	M3448ST	M3449ST	-	-	RLTCG 11 ST	-	.733	18.6	1.41	35.8	.31	7.9	.21	5.3	.94	23.9
.230	5.8	.400	10.2	-	-	M3213ST	M3214ST	LTCG 11 ST	-	.733	18.6	1.41	35.8	.31	7.9	.21	5.3	.94	23.9
.250	6.4	.490	12.4	M3454ST	M3455ST	-	-	RLTCG 21 ST	-	1.115	28.3	1.80	45.7	.43	10.9	.25	6.4	1.30	33.0
.250	6.4	.490	12.4	M3454ST	M3455ST	-	-	RLTCG 21 ST
.435	11.0	.705	17.9	M3222ST	M3223ST	-	-	LTCG 21 ST

Colores estándar negro y gris. * Colores estándar negro y gris, haz clic aquí ** Las contratuercas de nylon se envían sin ensamblar.

Características

El anillo de sellado integral garantiza un sellado superior en el orificio de montaje, ya sea de paso o roscado, en todo momento.
El rango más amplio de diámetros de cable aprobados. Los rangos de cable indicados corresponden al rango máximo de sellado IP68. Consulta a Heyco para rangos de cable aprobados por UL 514B.
Clasificación IP 68.
Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P.
El diseño de trinquete del conjunto de la tuerca de sellado proporciona una protección superior contra vibraciones y garantiza una sujeción firme del cable.
Las roscas Acme en el cuerpo evitan el deslizamiento y aceleran la instalación.
La construcción totalmente de nylon con sello de Buna N resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no es evaluada por UL.)
El nylon negro es un material clasificado f1 y estabilizado térmicamente.
Los conectores glándula negros y grises están aprobados por UL para uso en exteriores.
Disponibles en múltiples tamaños para diámetros de cable flexible desde .065″ (1.7 mm) hasta 1.730″ (44.0 mm).
Se recomienda utilizar el conector glándula con el diámetro máximo más pequeño que se ajuste a la aplicación.
Incluye contratuercas de nylon sin ensamblar.
Para ver los tapones roscados herméticos Heyco, haz clic aquí.
Consulta a Heyco para conectores glándula moldeados en otros colores.

Especificaciones rápidas

Material		Nylon 6/6 con sello de Buna N o TPE
Certificaciones		Listado bajo Underwriters’ Laboratories archivo E51579 (solo rosca estándar)
		Reconocido bajo el programa de componentes de Underwriters’ Laboratories archivo E51579 (solo rosca estándar)
		Certificado por Canadian Standard Association archivo 93876C (solo rosca estándar)
		Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P
Clasificación de inflamabilidad		94V-2
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C)
Rango de temperatura		Dinámico -4°F (-20°C) a 212°F (100°C)
IP Rating		IP 68 (70 PSI, 5 BAR)
