Conectores herméticos Heyco®-Tite para Romex® y otros orificios ovalados

Número de parte y especificación

COMPATIBLE CON ESTOS CABLES				NO. DE PARTE	DESCRIPCIÓN		DIMENSIONES DE LA PIEZA

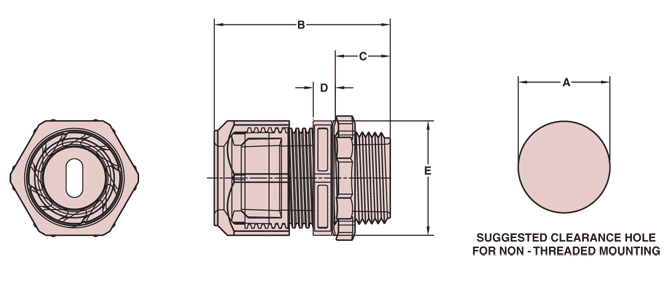

Tipo de Romex®	AWG / Conductores	Tamaño aproximado		Negro con contratuerca de acero ensamblada			A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D Grosor de la tuerca para llave		E Tamaño de caras planas de la tuerca
Tipo de Romex®	AWG / Conductores	in.	mm.	Negro con contratuerca de acero ensamblada			in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
Conectores Romex® - contratuercas de acero ensambladas incluidas
NM-B	14/2	.19 x .39	4.9 x 9.9	M3231GZA*	LTCG 1/2		.875	22.2	1.70	43.2	.61	15.5	.21	5.3	.98	24.9
NM-B	14/2	.19 x .39	4.9 x 9.9	M3234GZA	LTCG 3/4	-	1.109	28.2	2.00	50.8	.62	15.7	.25	6.4	1.30	33.0
NM-B	12/2	.21 x .42	5.3 x 10.7	M3231GZB*	LTCG 1/2		.875	22.2	1.70	43.2	.61	15.5	.21	5.3	.98	24.9
NM-B	12/2	.21 x .42	5.3 x 10.7	M3234GZB	LTCG 3/4		1.109	28.2	2.00	50.8	.62	15.7	.25	6.4	1.30	33.0
UFB	14/2	.18 x .35	4.5 x 8.9	M3234GZE	LTCG 3/4	-	1.109	28.2	2.00	50.8	.62	15.7	.25	6.4	1.30	33.0
	12/2	.19 x .42	4.8 x 10.7	M3234GZF	LTCG 3/4
	14/3	.19 x .63	4.8 x 16.1	M3234GZG*	LTCG 3/4
Otros LTCG para orificios ovalados - contratuercas no incluidas
n/a	n/a	.45 x .21	11.4 x 5.3	M3234GZK	LTCG 3/4	-	1.109	28.2	2.00	50.8	.62	15.7	.25	6.4	1.30	33.0
n/a	n/a	.31 x .19	7.9 x 4.8	M3234GZM	LTCG 3/4	-	1.109	28.2	2.00	50.8	.62	15.7	.25	6.4	1.30	33.0
n/a	n/a	.69 x .19	17.5 x 4.8	M8437GZH	LTCG 1	-	1.326	33.7	2.41	61.2	.76	19.3	.30	7.6	1.73	43.9

Color estándar negro. *

Certificado por Canadian Standard Association para cable NMD-90 – archivo 93876.

Características

Múltiples tamaños de sello para cables Romex® NM-B y UF-B de 12/2 a 14/3. Consulta con Heyco para tamaños adicionales de cable.
Tamaños de rosca para knockout eléctricos o acoplamientos roscados de 1/2 NPT y 3/4 NPT. Consulta con Heyco para roscas PG y métricas.
El diseño de trinquete del conjunto de tuerca de sellado proporciona excelente protección contra vibraciones y asegura un agarre firme del cable.
El anillo de sellado integral garantiza un sellado superior en los puntos de montaje en todo momento.
La construcción totalmente de nylon con sello de TPE resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no es evaluada por UL.)
Contratuercas metálicas ensambladas INCLUIDAS.

Material		Nylon 6/6 con sello de TPE
Certificaciones		Listado bajo Underwriters’ Laboratories archivo E103540
Clasificación de flamabilidad		94V-2
Rango de temperatura		Estático -40 °F (-40 °C) a 239 °F (115 °C) Dinámico -4 °F (-20 °C) a 212 °F (100 °C)
Clasificación IP		IP 68
