Conectores glándula herméticos Heyco®-Tite de perfil bajo

Número de parte y especificación

RANGO DE DIÁMETRO DE CABLE						No. de parte		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA

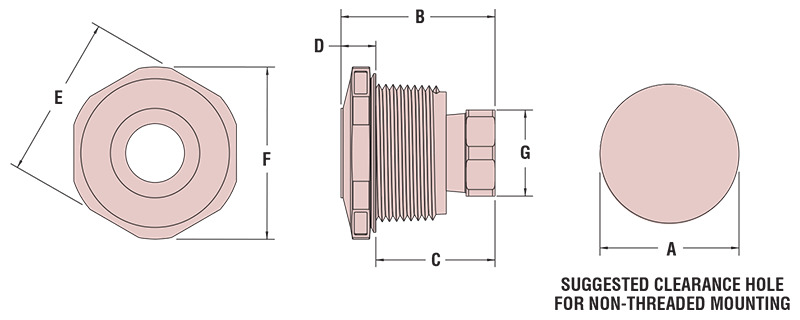

RANGO DE DIÁMETRO DE CABLE						Negro	Gris		A Diámetro del orificio de montaje		B Longitud total máxima		C Longitud máxima debajo de la cabeza de la tuerca de sellado		D Altura de la cabeza de la tuerca de sellado		E Caras planas de la tuerca de sellado (superior)		F Distancia entre esquinas de la tuerca de sellado (superior)		G Caras planas del hexágono del cuerpo (inferior)
Sellado IP 68
Mínimo		Aprobado por UL
Mínimo		Mínimo		Máximo
in.	mm.	in.	mm.	in.	mm.				in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.065	1.7	.230	5,8	.230	5.8	LP4518	LP4519	RLPCG 1/2	0.875	22.2	1.21	30.7	.98	24.9	.23	5.8	.98	24.9	1.08	27.4	.54	13.7
.105	2.7	.210	5.3	.315	8.0	LP3231	LP3232	LPCG 1/2	0.875	22.2	1.21	30.7	.98	24.9	.23	5.8	.98	24.9	1.08	27.4	.54	13.7
.095	2.4	.290	7.4	.290	7.4	LP3460	LP3461	RLPCG 3/4	1.109	28.2	1.45	36.8	1.10	27.9	.35	8.9	1.28	32.5	1.44	36.6	.74	18.8
.170	4.3	.250	6.4	.450	11.4	LP3234	LP3235	LPCG 3/4	1.109	28.2	1.45	36.8	1.10	27.9	.35	8.9	1.28	32.5	1.44	36.6	.74	18.8
.250	6.4	.385	9.8	.490	12.4	LP4522	LP4523	RLPCG 1-1/4	1.680	42.7	1.86	47.2	1.44	36.6	.42	10.7	1.97	50.0	2.08	52.8	1.04	26.4
.435	11.0	.435	11.0	.705	17.9	LP4524	LP4525	LPCG 1-1/4	1.680	42.7	1.86	47.2	1.44	36.6	.42	10.7	1.97	50.0	2.08	52.8	1.04	26.4
.490	12.4	.490	12.4	.785	19.9	LP3319	LP3320	RLPCG 1-1/2	1.920	48.8	2.16	54.9	1.65	41.9	.51	13.0	2.24	56.9	2.40	61.0	1.36	34.5
.590	15.0	.590	15.0	1.000	25.4	LP3317	LP3318	LPCG 1-1/2	1.920	48.8	2.16	54.9	1.65	41.9	.51	13.0	2.24	56.9	2.40	61.0	1.36	34.5

Características

El nuevo e innovador conector glándula de perfil bajo incorpora el diseño tradicional de tuerca de sellado combinado con el tamaño del orificio troquelado para ofrecer un conector glándula de perfil bajo con un diseño elegante.
El diseño de perfil bajo ofrece el desempeño tradicional de Heyco en una solución que puede utilizarse donde el espacio en altura es limitado.
El diseño de perfil bajo es a prueba de manipulación desde el exterior de la envolvente, proporcionando seguridad al ensamble del cable.
El anillo de sellado integral garantiza un sellado superior en el orificio de montaje, ya sea pasante o roscado, en todo momento.
Clasificación IP 68.
Aprobación para aplicaciones NEMA 4, 4X, 6 y 6P – Pendiente.
El diseño de trinquete del ensamble de la tuerca de sellado proporciona protección superior contra vibraciones y asegura una sujeción firme del cable.
Las roscas Acme en el cuerpo evitan el salto de rosca y agilizan la instalación.
La construcción completamente de nylon con glándula de sellado de Buna N resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no es evaluada por UL.)
Se recomienda utilizar el conector con el diámetro máximo más pequeño que se ajuste a tu aplicación.
Las especificaciones de torque recomendadas por Heyco se pueden consultar aquí: Tabla de torque de los conectores glándula herméticos de perfil bajo Heyco®
Las contratuercas no están incluidas. Para consultar las especificaciones de las contratuercas de nylon Heyco o para pedirlas por separado, consulta, contratuercas de nylon NPT.
Patente en trámite.

Especificaciones rápidas

Material		Nylon 6/6 con glándula de sellado de Buna N o TPE
Certificationes		Listado bajo Underwriters’ Laboratories Archivo E51579 (Pendiente)
		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories Archivo E51579 (Pendiente)
		Certificado por Canadian Standards Association Archivo 93876C
		Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P (Pendiente)
Clasificación de inflamabilidad		94V-2; consultar con fábrica para material V0
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C)
Rango de temperatura		Dinámico -4°F (-20°C) a 212°F (100°C)
Clasificación IP		IP 68 (2.7 PSI)
