Conectores glándula herméticos Heyco®-Tite “Maximizados”

Número de parte y especificación

RANGO DE DIÁMETRO DE CABLE						NO. DE PARTE		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
Mínimo		F Entrada máxima de la tuerca de sellado para cumplir con IP y UL		G Paso máximo del haz de conductores individuales		Negro	Gris		A Diámetro del orificio de montaje		B Longitud total máxima		C Longitud de rosca		D Grosor de la tuerca para llave		E Caras planas de la tuerca para llave
in.	mm.	in.	mm.	in.	mm.	Negro	Gris		in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
0.435	11.0	0.705*	17.9	0.57	14.5	M3330	M3331	MLTCG 1/2	0.875	22.2	1.99	50.5	0.61	15.5	0.25	6.4	1.30	33.0
0.590	15.0	1.000*	25.4	0.71	18.0	M3332	M3333	MLTCG 3/4	1.109	28.2	2.28	57.9	0.62	15.7	0.30	7.6	1.73	43.9
0.875	22.2	1.260*	32.0	1.01	25.7	M3334	M3335	MLTCG 1	1.375	34.9	2.68	68.1	0.74	18.8	0.31	7.9	2.05	52.1
1.230	31.2	1.560*	39.6	1.27	32.3	M3336	M3337	MLTCG 1-1/4	1.680	42.7	2.82	71.6	0.77	19.6	0.36	9.1	2.46	62.5

* Para diámetros de cable mayores que los diámetros máximos de paso del haz de conductores individuales, es necesario retirar parte de la cubierta del cable. Consulta los tapones roscados herméticos Heyco. Consulta con Heyco para conectores glándula moldeados en otros colores.

Características

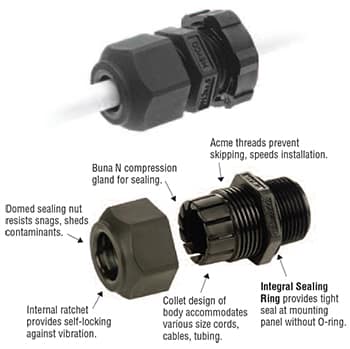

Los nuevos conectores glándula “Maximizados” permiten que cables con diámetros mayores puedan pasar a través de nuestros conectores glándula estándar.
Es necesario retirar parte de la cubierta exterior del cable para que los conductores individuales puedan pasar por el cuello del cuerpo del conector glándula. La acción de la tuerca de sellado que proporciona la función hermética y de alivio de tensión es la misma que en nuestro conector glándula estándar y se ajusta sobre la sección del cable que mantiene su cubierta exterior.
El anillo de sellado integral garantiza un sellado superior en el orificio de montaje, ya sea pasante o roscado, en todo momento.
Clasificación IP 68.
Aprobación para aplicaciones NEMA 4, 4X, 6 y 6P: pendiente.
El diseño de trinquete del ensamble de la tuerca de sellado proporciona protección superior contra vibraciones y asegura una sujeción firme del cable.
Las roscas Acme en el cuerpo evitan el salto de rosca y agilizan la instalación.
La construcción completamente de nylon con glándula de sellado de Buna N resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no es evaluada por UL.)
Múltiples tamaños para cables flexibles con diámetros desde .435″ (11,0 mm) hasta 1.560″ (39.6 mm).
Se recomienda utilizar el conector con el diámetro máximo más pequeño que se ajuste a tu aplicación.
Las contratuercas no están incluidas. Para consultar las especificaciones de las contratuercas de nylon Heyco o pedirlas por separado, consulta las Contratuercas de nylon NPT.

Especificaciones rápidas

Material		Nylon 6/6 con glándula de sellado de Buna N o TPE
Certificationes		Listado bajo Underwriters’ Laboratories archivo E51579 (pendiente)
		Certificado por Canadian Standards Association archivo 93876C
		Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P (pendiente)
Clasificación de inflamabilidad		94V-2 consultar con fábrica para material V0
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C)
Rango de temperatura		Dinámico -4°F (-20°C) a 212°F (100°C)
Clasificación IP		IP 68 (2.7 PSI)
