Conectores glándula herméticos Heyco®-Tite Snap-In-2® de paso recto, montaje a presión

Número de parte y especificación

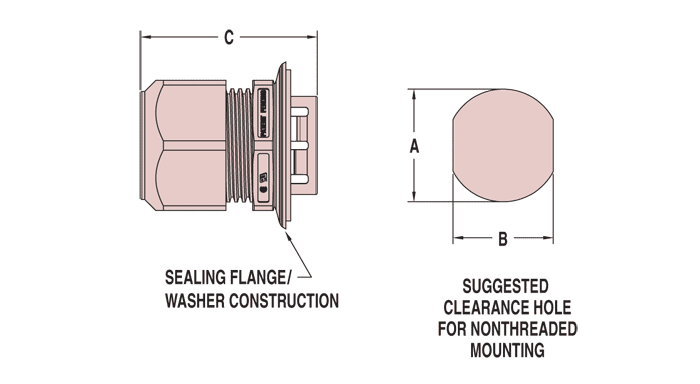

RANGO DE DIÁMETRO DE CABLE				NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DEL PANEL				C Longitud total máx.
Mínimo		Máximo		Negro		A Diámetro del orificio de montaje		B Para evitar rotación		C Longitud total máx.
in.	mm.	in.	mm.	Negro		in.	mm.	in.	mm.	in.	mm.
.065	1.7	.210	5.3	M3802	LTRSCG 500	.500	12.7	.450	11.4	1.21	30.7
.115	2.9	.250	6.4	M3800	LTSCG 500	.500	12.7	.450	11.4	1.21	30.7
.065	1.7	.230	5.8	M3808	LTRSCG 625	.625	15.9	.550	14.0	1.30	33.0
.105	2.7	.315	8.0	M3806	LTSCG 625	.625	15.9	.550	14.0	1.30	33.0
.069	1.8	.250	6.4	M3814	LTRSCG 750	.750	19.1	.660	16.8	1.48	37.6
.230	5.8	.395	10.0	M3812	LTSCG 750	.750	19.1	.660	16.8	1.48	37.6
.095	2.4	.260	6.6	M3820	LTRSCG 875	.875	22.2	.770	19.6	1.46	37.1
.170	4.3	.450	11.4	M3818	LTSCG 875	.875	22.2	.770	19.6	1.46	37.1
.180	4.6	.440	11.2	M3826	LTRSCG 1000	1.000	25.4	.875	22.2	1.62	41.1
.260	6.6	.546	13.9	M3824	LTSCG 1000	1.000	25.4	.875	22.2	1.62	41.1
.250	6.4	.485	12.3	M3838	LTRSCG 1125	1.125	28.6	1.000	25.4	1.75	44.5
.485	12.3	.709	18.0	M3836	LTSCG 1125	1.125	28.6	1.000	25.4	1.75	44.5
.490	12.4	.787	20.0	M3844	LTRSCG 1250	1.250	31.8	1.125	28.6	2.05	52.1
.590	15.0	.920	23.4	M3842	LTSCG 1250	1.250	31.8	1.125	28.6	2.05	52.1
.490	12.4	.787	20.0	M3850	LTRSCG 1375	1.375	34.9	1.250	31.8	2.05	52.1
.590	15.0	1.000	25.4	M3848	LTCG 1375	1.375	34.9	1.250	31.8	2.05	52.1

Color estándar negro.

Características

Instalación sencilla: los dedos únicos se ajustan firmemente a presión en un rango de grosores de panel de hasta .125″ (3.2 mm), sin necesidad de herramientas ni contratuercas.
La brida de sellado evita el desplazamiento de la arandela debido a la velocidad del agua, asegurando un sellado hermético IP 65.
Elimina la necesidad de contratuerca u orificio roscado para lograr un sellado hermético en el panel; ideal para instalaciones con poco espacio donde el acceso a la contratuerca es limitado.
El diseño tipo trinquete del conjunto de la tuerca de sellado proporciona excelente resistencia a la vibración y asegura una sujeción firme del cable.
Incluye arandela de espuma.
Evita la rotación cuando se utiliza en orificios de montaje tipo Double D.
Disponible en múltiples tamaños para diámetros de cable de .065″ (1.7 mm) a .920″ (23.4 mm).
Amplia gama de diámetros de cable aprobados. Los rangos indicados corresponden al sellado máximo IP68. Consulta a Heyco para rangos aprobados UL 514B.
Se recomienda usar el conector con el diámetro máximo más pequeño que se ajuste a la aplicación.
Consulta a Heyco para conectores disponibles en otros colores.

Material		Nylon 6/6 con glándula de sellado de Buna N o TPE
Certificaciones		Reconocido bajo el programa de componentes de Underwriters’ Laboratories, archivo E51579
Certificaciones		Certificado por la Canadian Standards Association, archivo 93876C
Clasificación de inflamabilidad		94V-2
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C) Dinámico -4°F (-20°C) a 212°F (100°C)
Clasificación IP		IP 65
