Conectores herméticos para conduit Heyco-Flex™ 90° de curvatura amplia, roscas NPT

Número de parte y especificación

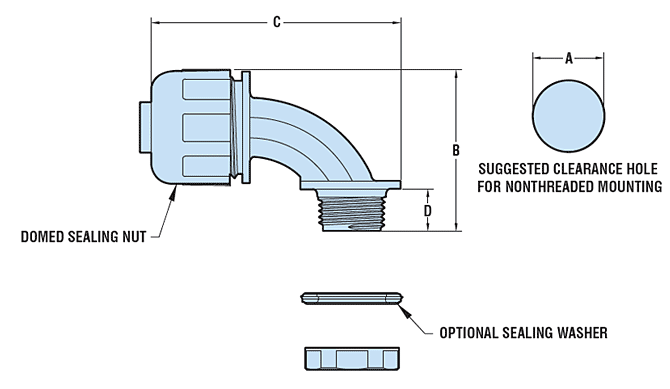

TAMAÑO NOMINAL DE CONDUIT/TUBO	NO. DE PARTE		DESC.	TAMAÑO DE ROSCA	DIMENSIONES DEL CUERPO Y UNIDAD DE SELLADO
	NO. DE PARTE				A Diámetro del orificio de paso		B Altura total máx.		C Longitud total máx.		D Longitud de rosca
	Negro	Gris			A Diámetro del orificio de paso		B Altura total máx.		C Longitud total máx.		D Longitud de rosca
	Negro	Gris			in.	mm.	in.	mm.	in.	mm.	in.	mm.
3/8	8423	8424	HFC 3/8-90R	1/2 NPT	.875	22.2	1.98	50.3	2.91	73.9	.52	13.2
1/2	8425	8426	HFC 1/2-90R	1/2 NPT	.875	22.2	1.98	50.3	2.91	73.9	.52	13.2
3/4	8427	8428	HFC 3/4-90R	3/4 NPT	1.109	28.1	2.29	58.2	3.17	80.5	.52	13.2
1	8412	8413	HFC 1-90R	1 NPT	1.375	34.9	2.83	71.9	3.96	100.6	.69	17.5
1-1/4	8652	8653	HFC 1-1/4-90R	1-1/4 NPT	1.734	44.0	4.10	104.1	4.73	104.1	.76	19.3
1-1/2	8654	8655	HFC 1-1/2-90R	1-1/2 NPT	1.984	50.4	4.75	120.7	5.20	132.1	.80	20.3
2	8656	8657	HFC 2-90R	2 NPT	2.469	62.7	5.42	137.7	5.80	147.3	.86	21.8

Colores estándar negro y gris. Certificado cULus bajo el archivo E28430.

Características

Superficies internas lisas que facilitan la instalación del cable en curvas y esquinas.
No requiere desmontaje. El instalador simplemente inserta el conduit o tubo sobre la férula y luego aprieta la tuerca de sellado abombada. El ensamble completo se fija al panel mediante una contratuerca o en un orificio roscado NPT.
La férula convexa garantiza un sellado hermético.
No se requiere roscar el conduit o tubo para la instalación, lo que elimina el riesgo de generar rutas de fuga.
El sistema completo de conduit/conector es reutilizable. El conduit no se aprieta sobre el conector durante el ensamble y puede retirarse fácilmente jalando mientras se gira en sentido horario.
Menor costo de instalación.
Múltiples tamaños disponibles para uso con Conduit y Tubos Heyco-Flex
Adecuado para uso en interiores y exteriores; para fabricantes de equipo original o instaladores en campo.
Resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes (esta característica no es evaluada por UL).
Puede requerirse el uso de una arandela de sellado en aplicaciones húmedas.
Si se utiliza un orificio roscado, se requiere cinta Teflon® en las roscas del conector; para otras aplicaciones se requiere un O-ring y una contratuerca para lograr el sellado hermético.
Los conectores negros de hasta 1˝ incluyen contratuerca de nylon (empacada por separado). El O-ring se vende por separado, haz clic aquí.
Los conectores negros mayores a 1˝ y todos los conectores grises incluyen O-ring ensamblado y contratuerca metálica.
Contratuercas metálicas: NPT, PG, y Métricas. Contratuercas de nylon: NPT, PG, y Métricas.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Listado bajo Underwriters’ Laboratories archivo E28430
Certificaciones		Certificado por Canadian Standards Association archivos 84579 y 81067
Clasificación de flamabilidad		94V-2
Rango de temperatura		-22°F (-30°C) a 221°F (105°C)
Clasificación IP		IP 68 hasta 70 psi (5 bar) de presión de agua
