Conectores herméticos para conduit Heyco-Flex™ paso recto, roscas NPT

Número de parte y especificación

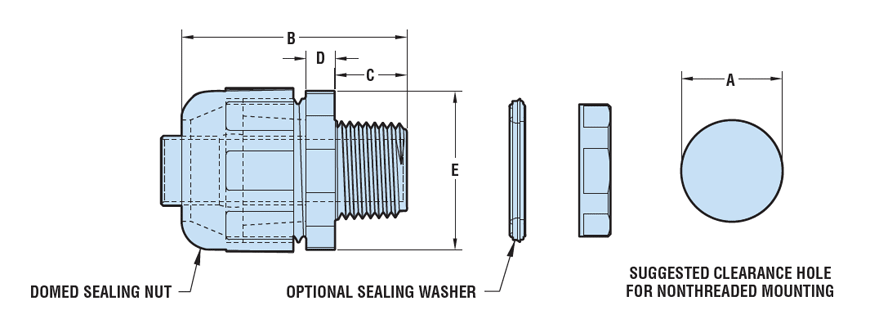

SE ADAPTA A TAMAÑO COMERCIAL DE CONDUIT / TUBO FLEXIBLE	NO. DE PARTE		DESC.	TAMAÑO DE ROSCA	DIMENSIONES DE LA PIEZA (CUERPO Y UNIDAD DE SELLADO)
	Negro	Gris			A Orificio pasante		B Longitud máxima total		C Longitud de rosca		D		E
											Tuerca de apriete
											Grosor		Tamaño plano
					in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
1/4	8398	-	HFC 1/4-PG7*	PG7	.492	12.5	1.13	28.7	.45	11.4	.21	5.3	1.00	25,4
3/8	8400	8401	HFC 3/8	1/2˝ NPT	.875**	22.2	1.96	49.8	.63	16.0	.25	6.3	1.33	33,7
1/2	8402	8403	HFC 1/2	1/2˝ NPT	.875**	22.2	1.96	49.8	.63	16.0	.25	6.3	1.33	33,7
3/4	8404	8405	HFC 3/4	3/4˝ NPT	1.109	28.1	2.04	52.8	.63	16.0	.25	6.3	1.56	39,6
1	8406	8407	HFC 1	1˝ NPT	1.375	34.9	2.25	57.2	.78	19.8	.25	6.3	1.81	46,0
1-1/4	8638	8639	HFC 1-1/4	1-1/4˝ NPT	1.734	44.0	2.07	52.6	.64	16.3	.25	6.3	2.15	54,6
1-1/2	8640	8641	HFC 1-1/2	1-1/2˝ NPT	1.984	50.4	2.28	57.9	.72	18.3	.28	7.0	2.40	61,0
2	8642	8643	HFC 2	2˝ NPT	2.469	62.7	2.26	66.0	.85	21.6	.31	7.9	2.98	75,6

Colores estándar negro y gris. *Color estándar negro. Reconocido bajo archivo UL E121095. Consulta la especificación de rosca PG-7. **Los conectores utilizan el mismo tamaño de orificio de montaje, pero se adaptan a dos tamaños diferentes de conduit. Certificado cULus bajo archivo E28430.

Características

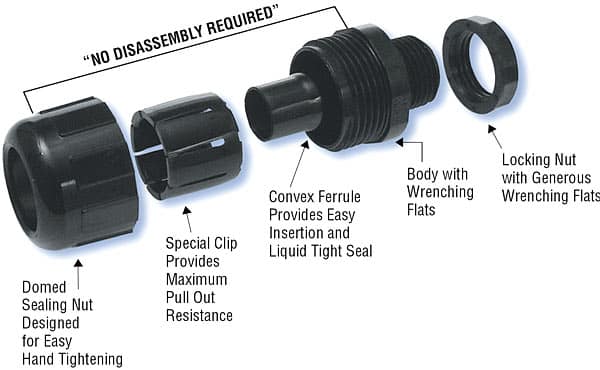

No se requiere desmontaje. El instalador simplemente empuja el conduit o tubo flexible sobre la férula y luego aprieta la tuerca de sellado abombada. El conjunto completo puede fijarse al panel mediante una contratuerca o en un orificio roscado NPT.
La férula convexa garantiza un sellado hermético.
No se requiere roscar el conduit o tubo flexible para la instalación. Esto elimina la posibilidad de cortar el conduit y crear vías de fuga.
El sistema completo conduit/conector es reutilizable. El conduit no se enrolla sobre el conector durante el ensamblaje y puede retirarse fácilmente tirando mientras se gira en sentido horario.
Múltiples tamaños para uso con Conduit y Tubo flexible Heyco-Flex.
Adecuado para uso en interiores o exteriores, tanto para fabricantes de equipo original (OEM) como para instaladores en campo..
El uso de una arandela de sellado puede ser necesario en ubicaciones húmedas.
La construcción totalmente de nylon resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes.
Si se utiliza un orificio roscado, se requiere cinta Teflon® en las roscas del conector; para otras aplicaciones se requiere un O-ring y una contratuerca para lograr el sellado hermético.
Los conectores negros hasta 1˝ incluyen contratuerca de nylon, empacada por separado. El O-ring se vende por separado, haz clic aquí.
Los conectores negros mayores a 1˝ y todos los conectores grises incluyen O-ring ensamblado y contratuercas metálicas.
Contratuercas metálicas NPT, PG, y Métricas. Contratuercas de nylon: NPT, PG, y Métricas.

Especificaciones rápidas

Material		Nylon 6
Certificaciones		Listado bajo Underwriters’ Laboratories, archivo E28430
Certificaciones		Certificado por Canadian Standards Association, archivos 84579 y 81067
Clasificación de flamabilidad		94V-2
Rango de temperatura		-22°F (-30°C) a 221°F (105°C)
Clasificación IP		IP 68 hasta 70 psi (5 bar) de presión de agua
