Conectores metálicos herméticos para conduit Heyco-Flex™ 90° de curvatura amplia, roscas NPT

Para uso con conduit eléctrico no metálico Heyco-Flex™ I de 90° de curvatura amplia, roscas NPT.

Especificaciones

Número de parte y especificación

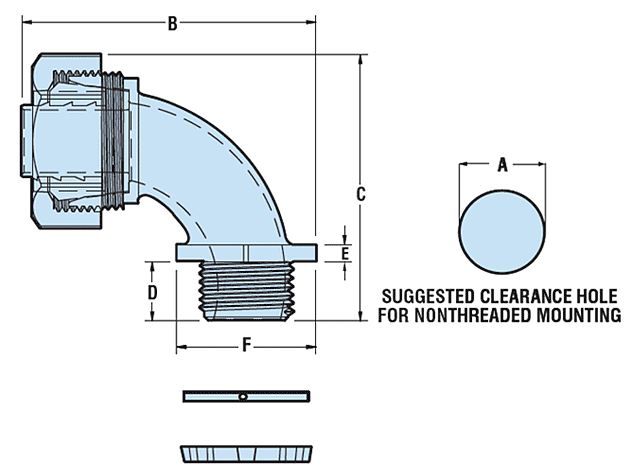

TAMAÑO NOMINAL DE CONDUIT/TUBO	NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DEL CUERPO Y UNIDAD DE SELLADO
			A Diámetro del orificio de paso		B Longitud total máx.		C Altura total máx.		D Longitud de rosca		E		F
											Tuerca
											Grosor		Tamaño plano
			in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
3/8	9790	HFC-Z 3/8-90	.890	22.6	2.53	76.9	2.11	53.6	.53	13.5	.10	2.5	1.27	32.3
1/2	9796	HFC-Z 1/2-90	.890	22.6	2.46	62.5	2.24	56.9	.53	13.5	.10	2.5	1.21	30.7
3/4	9797	HFC-Z 3/4-90	1.109	28.1	2.79	70.9	2.47	62.5	.55	14.0	.10	2.5	1.38	35.1
1	9791	HFC-Z 1-90	1.375	34.9	3.86	98.0	3.46	87.9	.58	14.7	.16	4.1	1.69	42.9
1-1/4	9792	HFC-Z 1-1/4-90	1.734	44.0	3.99	101.3	3.37	85.6	.67	9.4	.20	4.1	1.73	44.0
1-1/2	9798	HFC-Z 1-1/2-90	1.984	50.4	5.04	128.0	4.28	108.7	.61	15.5	.21	5.2	2.20	55.9
2	9799	HFC-Z 2-90	2.469	62.7	5.06	128.5	4.21	106.9	.71	18.0	.21	5.4	3.03	76.9

La construcción en zinc fundido a presión ofrece durabilidad y resistencia en ambientes exigentes.
Hermético cuando se utiliza con conduit hermético Heyco-Flex™ I.
Proporciona una conexión suave, sin bordes afilados que puedan dañar el cable.
Adecuado para uso en exteriores, interiores e instalaciones industriales, incluyendo conexiones de transformadores, aire acondicionado y calefacción.
Apto para uso en ambientes húmedos y secos.
Compatible con los tamaños más comunes de conduit no metálico hermético.
Si se utiliza un orificio roscado, se requiere cinta Teflon® en las roscas del conector; para otras aplicaciones se requiere un O-ring y una contratuerca para lograr el sellado hermético.
Se suministra con contratuerca y anillo de sellado plástico.
Cumple con DFARS.

Material		Zinc fundido a presión
Certificaciones		Certificado por Underwriters’ Laboratories para cumplimiento con requisitos de EE. UU. y Canadá bajo el archivo E28430
