Conectores para conduit de giro rápido Heyco-Flex™ con barrido de 90°, conexiones Snap-in y NPT

Número de parte y especificación

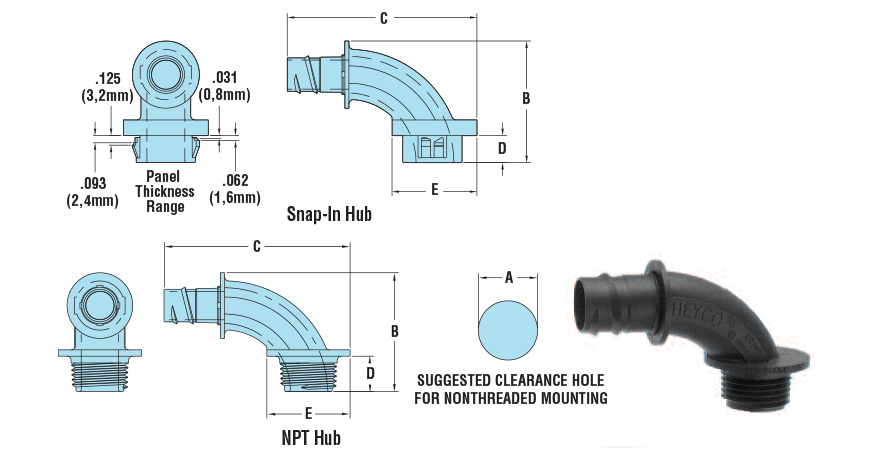

COMPATIBLE CON TAMAÑO COMERCIAL DE TUBO FLEXIBLE	NO. DE PARTE		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
	NO. DE PARTE			A Diámetro del orificio de montaje		B Altura total máxima		C Longitud total máxima		D Longitud de la conexión		E Diámetro de la brida
	Negro	Gris		A Diámetro del orificio de montaje		B Altura total máxima		C Longitud total máxima		D Longitud de la conexión		E Diámetro de la brida
	Negro	Gris		in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
Conexiones Snap-in, solo para uso con tubo flexible Heyco-Flex™ II
3/8	8500	8501	HFC 3/8-S-90-twist	.875	22.2	1.754	44.6	2.749	69.8	.39	9.9	1.23	31.2
1/2	8505	8506	HFC 1/2-S-90-twist	.875	22.2	1.754	44.6	2.749	69.8	.39	9.9	1.23	31.2
3/4	8510	8511	HFC 3/4-S-90-twist	1.109	28.2	1.965	50.0	3.081	78.3	.39	9.9	1.50	38.1
Conexiones NPT, para uso con conduit y tubo flexible Heyco-Flex™ I y II
3/8	8502	8503	HFC 3/8 90-Twist	.875	22.2	1.75	44.6	2.75	69.8	.52	13.2	1.23	31.2
1/2	8507	8508	HFC 1/2 90-Twist	.875	22.2	1.75	44.6	2.75	69.8	.52	13.2	1.23	31.2
3/4	8512	8513	HFC 3/4 90-Twist	1.109	30.2	2.11	53.5	3.08	78.3	.53	13.5	1.50	38.1

Colores estándar negro y gris. Consulta con Heyco para otros colores.

Características

La solución de una sola pieza con superficies internas lisas facilita el guiado, protección e instalación del cableado alrededor de esquinas y ángulos.
Ensamblaje permanente sencillo: el instalador gira el tubo flexible sobre el casquillo del conector.
Los conectores de inserción a presión están reconocidos por UL para uso con tubo flexible Heyco-Flex™ II
Los dedos de bloqueo exclusivos se adaptan a distintos grosores de panel.
La construcción completamente de nylon es resistente al agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no está evaluada por las pruebas ni certificaciones UL).
Adecuados para una amplia variedad de aplicaciones eléctricas:
- Sistemas HVAC comerciales e industriales
- Equipos motorizados
- Fuentes de energía encapsuladas
- Abridores de puertas de garaje
- Electrodomésticos principales
Solo para ubicaciones secas.
Collares de acabado disponibles para mejorar la apariencia de extremos de tubo cortados de forma irregular.
Herramienta de ensamblaje disponible para ensamblar conectores de giro rápido en conduit y tubo flexible HF1 y HF2.

Conexiones Snap-in

Los conectores de inserción a presión están reconocidos por UL para uso con tubo flexible Heyco-Flex™ II.
Adecuados únicamente para ubicaciones secas.

Los conectores roscados NPT están aprobados por UL para uso con conduit y tubo flexible Heyco-Flex™ I y II.
Si se utiliza un orificio roscado, se requiere cinta Teflon® en las roscas del conector. Para todas las demás aplicaciones se requiere un O-ring y una contratuerca para lograr un sellado hermético.
Contratuercas no incluidas. Para ordenar contratuercas de nylon o metálicas por separado, consulta las contratuercas metálicas: NPT, PG, y Métricas y las contratuercas de nylon: NPT, PG, y Métricas.
Haz clic aquí para ver los O-rings.

Material		Nylon 6/6
Certifications		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E121095 (conexiones Snap-in)
Certifications		Listado bajo el archivo E28430 de Underwriters’ Laboratories (conexiones NPT)
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-22°F (-30°C) a 221°F (105°C)
