Conectores herméticos Heyco-Flex™ III paso recto, roscas NPT

Número de parte y especificación

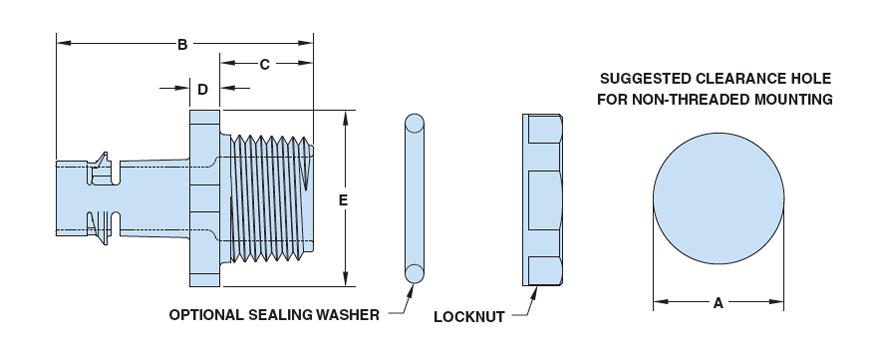

TAMAÑO NOMINAL DE TUBO COMPATIBLE	NO. DE PARTE	DESCRIPCIÓN	TAMAÑO DE ROSCA	DIMENSIONES DE LA PIEZA
				A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D		E
										Para llave
	Black									Grosor de la tuerca		Tamaño de cara plana
	Black			in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
Conector de inserción a presión*
1/2	1952	HF3C 1/2-S	N/A	.875	22.2	1.38	35.1	.39	9,9	.09	2.3	.97	24.6
Roscas NPT
3/8	9146	HF3C 3/8	1/2	.875	22.2	1.72	43.7	.63	16.0	.20	5.1	1.16	29.5
1/2	9147	HF3C 1/2	1/2	.875	22.2	1.72	43.7	.63	16.0	.20	5.1	1.16	29.5
3/4	9148	HF3C 3/4	3/4	1.109	28.2	1.84	46.7	.63	16.0	.20	5.1	1.36	34.5
1	9149	HF3C 1	1	1.375	34.9	1.99	50.6	.78	19.8	.20	5.1	1.62	41.1

* La pieza no es hermética ni cuenta con reconocimiento UL. “Longitud de rosca” indica la longitud debajo de la brida.

Características

Para uso con tubo corrugado Heyco-Flex III en tamaños nominales de 3/8″ a 1″.
No tóxico y resistente a rayos UV.
Clasificado para aplicaciones NEMA 4 y 4X cuando se utiliza con tubo Heyco-Flex III.
Clasificado para aplicaciones NEMA tipo 3R.
Ensamble permanente fácil entre el tubo y el conector: empuja el tubo sobre la férula del conector hasta que el tubo encaje en su lugar.
Ligero y con menor costo de instalación.
Instalación rápida y sencilla.
Adecuado para aplicaciones con alta vibración o flexión (equipo automotriz, fibra óptica, computadoras y periféricos, equipo de laboratorio, robótica, etc.).
Resistente al agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. Esta característica no es evaluada por la certificación o pruebas UL.
Para uso en aplicaciones húmedas y secas.
Si se utiliza un orificio roscado, se requiere cinta Teflon® en las roscas del conector; para todas las demás aplicaciones se requiere un O-ring y una contratuerca para lograr un sello hermético.
El uso de un O-ring puede ser necesario para un sistema completamente hermético cuando se utiliza un orificio de montaje sin rosca.
Las contratuercas están incluidas con los conectores de paso recto. Otras contratuercas disponibles:
Contratuercas metálicas: NPT, PG, y Métricas. Contratuercas de nylon: NPT, PG, y Métricas.
Patentado.

Material		Nylon 6/6
Certificaciones		Certificado conforme a los requisitos de EE. UU. y Canadá bajo el archivo E121095
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-22°F (-30°C) a 221°F (105°C)
IP Rating		IP 64
