Conectores de conduit de nylon Heyco® – conectores de curvatura amplia de 90°

Número de parte y especificación

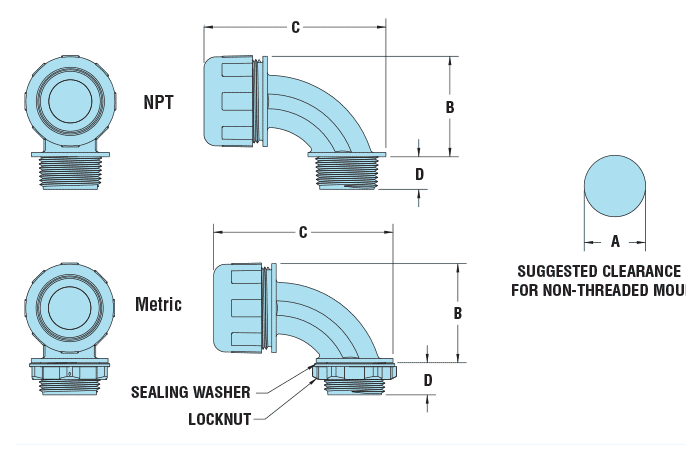

TAMAÑO DE CONDUIT COMPATIBLE	NO. DE PARTE		DESCRIPCIÓN	TAMAÑO DE ROSCA	DIMENSIONES DE LA PIEZA - CUERPO Y TUERCA DE SELLADO
	Negro	Negro V-0			A Diámetro del orificio de paso		B Altura total máxima		C Longitud total máxima		D Longitud de rosca
	Negro	Negro V-0			in.	mm.	in.	mm.	in.	mm.	in.	mm
Roscas NPT
10 mm	H8601	H8601F	HPASC 1/4 NPT-90-10mm	1/4 NPT	.540	13.7	1.22	31.0	2.17	55.0	.45	11.4
13 mm	H8603	H8603F	HPASC 3/8 NPT-90-13mm	3/8 NPT	.680	17.3	1.38	35.0	2.44	62.0	.49	12.5
16 mm	H8604	H8604F	HPASC 3/8 NPT-90-16mm	3/8 NPT	.680	17.3	1.66	42.2	2.56	65.0	.50	12.7
16 mm	H8606	H8606F	HPASC 1/2 NPT-90-16mm	1/2 NPT	.875	22.2	1.66	42.2	2.64	67.0	.62	15.8
21 mm	H8610	H8610F	HPASC 1/2 NPT-90-21mm	1/2 NPT	.875	22.2	1.75	44.5	2.64	67.0	.62	15.8
28 mm	H8616	H8616F	HPASC 3/4 NPT-90-28mm	3/4 NPT	1.109	28.1	2.05	52.0	2.99	76.0	.63	16.0
34 mm	H8620	H8620F	HPASC 1 NPT-90-34mm	1 NPT	1.375	34.9	2.30	58.5	3.58	91,0	.77	19.6
42 mm	H8622	H8622F	HPASC 1-1/4 NPT-90-42mm	1-1/4 NPT	1.734	44.0	3.21	81.5	4.53	115.0	.79	20.1
42 mm	H8624	H8624F	HPASC 1-1/2 NPT-90-42mm	1-1/2 NPT	1.984	50.4	3.21	81.5	4.72	120.0	.79	20.1
54 mm	H8628	H8628F	HPASC 2 NPT-90-54mm	2 NPT	2.469	62.7	3.43	87.1	4.92	125.0	.80	20.3
Roscas métricas
10 mm	H8670	H8670F	HPASC M12-90-10mm	M12	.473	12.0	1.22	31.0	2.17	55.0	.45	11.4
13 mm	H8672	H8672F	HPASC M16-90-13mm	M16	.630	16.0	1.38	35.0	2.44	62.0	.49	12.5
16 mm	H8674	H8674F	HPASC M16-90-16mm	M16	.630	16.0	1.65	42.0	2.56	65.0	.50	12.5
16 mm	H8676	H8676F	HPASC M20-90-16mm	M20	.787	20.0	1.65	42.0	2.64	67.0	.61	15.5
21 mm	H8680	H8680F	HPASC M20-90-21mm	M20	.787	20.0	1.73	44.0	2.64	67.0	.61	15.5
28 mm	H8686	H8686F	HPASC M25-90-28mm	M25	.984	25.0	2.05	52.0	2.99	76.0	.63	16.0
34 mm	H8690	H8690F	HPASC M32-90-34mm	M32	1.260	32.0	2.31	58.7	3.58	91.0	.77	19.6
42 mm	H8692	H8692F	HPASC M40-90-42mm	M40	1.575	40.0	3.20	81.3	4.53	115.0	.76	19.3
42 mm	H8694	H8694F	HPASC M50-90-42mm	M50	1.969	50.0	3.20	81.3	4.72	120.0	.63	16.0
54 mm	H8698	H8698F	HPASC M63-90-54mm	M63	2.480	63.0	3.42	86.9	4.92	125.0	.63	16.0

Color estándar negro.

Características

No requiere desmontaje. El instalador simplemente introduce el conduit o tubo en el conector y luego aprieta la tuerca de sellado abombada.
La glándula de sellado de silicona garantiza un sello hermético.
No se requiere roscar el conduit o tubo para la instalación. Esto elimina la posibilidad de cortar el conduit y crear rutas de fuga.
Múltiples tamaños disponibles para usar con conduit y tubo Heyco-Flex.
Roscas NPT – las contratuercas se venden por separado; consulta contratuercas metálicas: NPT, PG, y Métricas y contratuercas de nylon: NPT, PG, y Métricas.
Roscas métricas – incluyen O-ring ensamblado y contratuerca.

Especificaciones rápidas

Material		Nylon 6/6 con glándulas de sellado de caucho de silicona
Certificaciones		Reconocido bajo el programa de componentes de Underwriters’ Laboratories, archivo E121095, conforme a los requisitos de EE. UU. y Canadá
Clasificación de inflamabilidad		94V-2, 94V-0
Rango de temperatura		-22°F (-30°C) a 221°F (105°C)
Clasificación IP		IP 66
