Terminales macho de grosor completo tipo lengüeta Heyco®: series BGB y BGMT

Número de parte y especificación

DATOS DE LA PIEZA			NO. DE PARTE		HERRAMENTAL DE APLICACIÓN*					PDF
Perfil de lengüeta	Rango AWG	Material	No polarizado	Polarizado	Aplicador**	Tipo de alimentación	Conjunto de herramientas	Punzón de crimpado	Anvil	PDF
Serie BGB - Terminal tipo lengüeta - Pin de tierra - Terminal tipo lengüeta
Plano	18-14	Latón	5790	-	5790UXX5	De izquierda a derecha	B280L/B281L	C453	C327
7-Shape	18-14	Latón	5792	-	5792UXX5	De izquierda a derecha	B280L/B281L
7-Shape	18-14	Latón	5793	-	5793UXX5	De derecha a izquierda	B280R/B281R
							Herramental alternativo para los BGB anteriores:
	18						B282L/B283L	C798	C327
	16						B284L/B285L	C799
	14						B286L/B287L	C800
Serie BGMT - Terminal tipo lengüeta - Terminal macho - Pin de tierra
Plano	18-14	Latón	5797	-	Consultar con Heyco	De izquierda a derecha	Consultar con Heyco

Las terminales tipo lengüeta en forma 7 cuentan con un reborde de retención para mantener la posición durante el sobremoldeo (tope de molde). * Usa el aplicador universal Heyco (indicado por “U” en el número de parte del aplicador). ** “XX” representa el calibre del cable. Especifica el calibre al realizar el pedido.

Características

Secuencias en tira terminal tipo lengüeta–pin–terminal tipo lengüeta / terminal tipo lengüeta–terminal–pin

NEMA 1-15P y 5-15P – grosor de línea de moldeo de .058˝

¡Un solo disparo, un solo operador, un solo aplicador para la terminación!

Para conectores hembra compatibles para cable haz clic aquí.
Para pines de tierra macho, consulta Macho y macho en ángulo recto.
Para terminales combinadas macho/hembra de grosor completo, consulta las series 1186 y 1191.

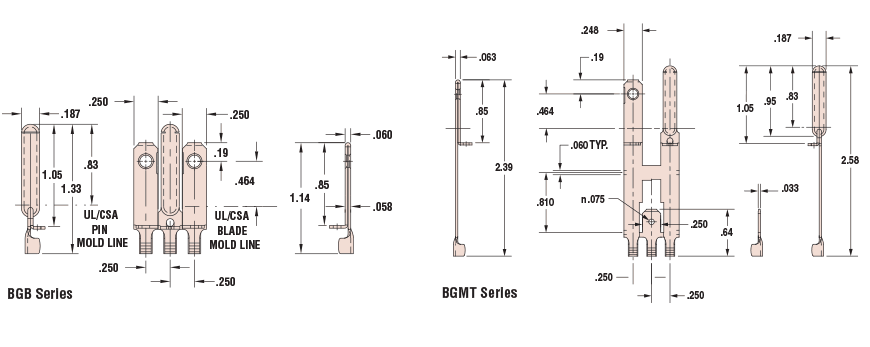

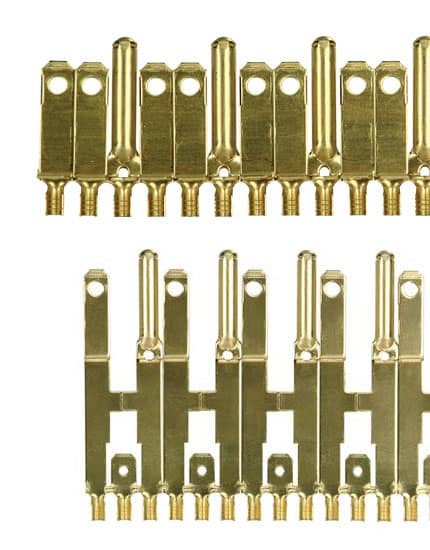

Las terminales tipo lengüeta de las series BGB y BGMT integran (3) componentes en un solo carrete, lo que permite conectar los tres conductores al mismo tiempo para una terminación “3-Up” altamente eficiente.
Las terminales tipo lengüeta planas BGB/BGMT para enchufe se cargan por el frente para el sobremoldeo.
Las terminales tipo lengüeta en forma 7 se cargan lateralmente para el sobremoldeo.
Ambas series cuentan con un diseño de pin de tierra doblado con doble costura.
Cumple con DFARS.

Especificaciones rápidas

Materiales		Latón aleación 260 (70% Cu, 30% Zn. El mayor contenido de Cu resiste la deszincificación)
Certificaciones		Componente reconocido bajo UL archivo E164169
Certificaciones		Certificado por la Canadian Standards Association archivo 91824
Normas		NEMA 1-15P y NEMA 5-15P
