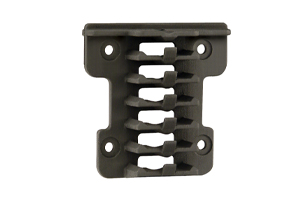

Arreglos de clips para cable HEYClip™ MaxRunner® – montaje al ras

Admite hasta 12 cables, montaje al ras con tornillos* La solución definitiva para la gestión de cables solares.

Especificaciones

Número de parte y especificación

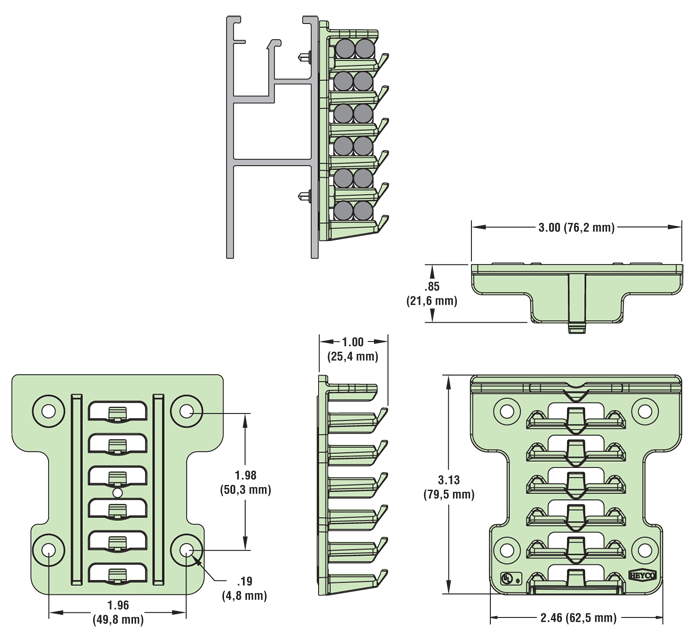

RANGO DE SUJECIÓN PARA GROSOR DE PANEL				RANGO DE DIÁMETRO DE CABLE MÁXIMO (12 cables)		NO. DE PARTE	DESCRIPCIÓN	ÁREA DE BASE		ALTURA TOTAL
Mínimo		Máximo		RANGO DE DIÁMETRO DE CABLE MÁXIMO (12 cables)				ÁREA DE BASE		ALTURA TOTAL
in.	mm.	in.	mm.	in.	mm.			in.	mm.	in.	mm.
Montaje al ras
N/A: diseñado para montaje plano				.20 - .28	5.2 - 7.2	S6433	MaxRunner 12 Montaje al ras	3.00 x 3.13	76.2 - 79.5	1.00	25.4

*Los tornillos no están incluidos.

Sujeta hasta 12 cables con diámetros de cable de .20″ (5.2 mm) a .28″ (7.2 mm).
El diseño con patente en trámite es la solución definitiva para la gestión de cables solares.
Las pestañas internas de bloqueo moldeadas mantienen los cables firmemente en su lugar, evitando movimientos laterales o deslizamiento.
Fabricado con material retardante de flama PPE+PS “Noryl”, con clasificación de flama V-0 y clasificación UV (f1) para excelente resistencia a la exposición exterior.
El montaje con clip incluye un clip de montaje versátil de acero inoxidable 301.
El clip está diseñado para fijar el soporte a una amplia variedad de rieles de montaje de aluminio extruido con diferentes perfiles y grosores de hasta .250″ (6.4 mm).
El montaje al ras está diseñado para instalarse en paneles o extrusiones planas sin rebordes de montaje.
Se fija fácilmente a cualquier superficie plana con cuatro tornillos de montaje.
El espaciamiento recomendado es de 4 pies.
La carga nominal no debe exceder 15 lb.
Patente de EE. UU. n.º 8950712B2.

Materiales		PPE y PS Noryl (Clip Mount incluye un clip de montaje de acero inoxidable 301)
Certificaciones		Certificado por UL conforme a los requisitos de EE. UU. y Canadá bajo el archivo E54523
Clasificación de flamabilidad		94V-0
Rango de temperatura		-40°F (-40°C) a 203°F (95°C)
