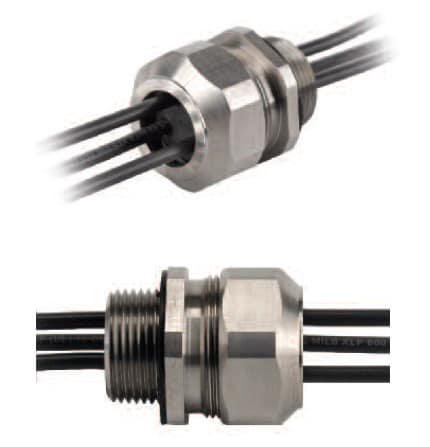

Conectores glándula metálicos herméticos Heyco®-Tite Solar Masthead®

Número de parte y especificación

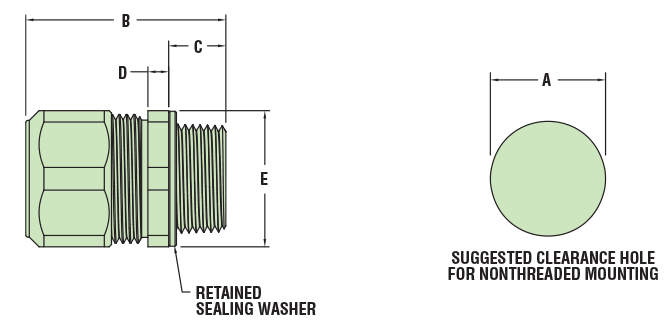

CONFIGURACIÓN DEL GLÁNDULA Conductores		PART NO.	DESCRIPTION	EMPAQUE Paquete estándar	DIMENSIONES DE LA PIEZA
					A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D		E
											Tuerca para llave
Size mm.	No.										Grosor		Tamaño de caras
Size mm.	No.				in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
Acero inoxidable
5.5	9	M6013GBK-SM	SSMCG 1	25	1.375	34.9	2.22	56.4	.69	17.5	.20	5.1	1.75	44.5
	13	M6016GBM-SM	SMCG 1-1/4	10	1.734	44.0	2.61	65.0	.71	18.0	.25	6.4	2.25	57.2
	21	M6018GBQ-SM	SSMCG 1-1/2	5	1.984	50.4	2.69	67.1	.73	18.5	.25	6.4	2.50	63.5
	31	M6020GBY-SM	SSMCG 2	5	2.469	62.7	2.92	74.2	.76	19.3	.25	6.4	2.75	69.9
7.7	5	M6013GBT-SM	SSMCG 1	25	1.375	34.9	2.22	56.4	.69	17.5	.20	5.1	1.75	44.5
	9	M6016GBW-SM	SSMCG 1-1/4	10	1.734	44.0	2.61	65.0	.71	18.0	.25	6.4	2.25	57.2
	11	M6018GBZ-SM	SSMCG 1-1/2	5	1.984	50.4	2.69	67.1	.73	18.5	.25	6.4	2.50	63.5
	19	M6020GBX-SM	SSMCG 2	5	2.469	62.7	2.92	74.2	.76	19.3	.25	6.4	2.75	69.9
8.9	7	M6016GCJ-SM	SSMCG 1-1/4	10	1.734	44.0	2.61	65.0	.71	18.0	.25	6.4	2.25	57.2
	9	M6018GCK-SM	SSMCG 1-1/2	5	1.984	50.4	2.69	67.1	.73	18.5	.25	6.4	2.50	63.5
	12	M6020GCM-SM	SSMCG 2	5	2.469	62.7	2.92	74.2	.76	19.3	.25	6.4	2.75	69.9

Contratuercas metálicas ensambladas INCLUIDAS.

Características

Las glándulas rompibles con cubierta sellada ofrecen la flexibilidad de utilizar de 1 a 31 de los orificios disponibles, manteniendo un sellado hermético alrededor del cable.
Las roscas laminadas sin grasa evitan el agarrotamiento y permiten múltiples ensamblajes y desmontajes.
Aprobados para aplicaciones NEMA 4, 4X, 6 y 6P.
Las arandelas de sellado auto retenidas eliminan la necesidad de una ranura para O-ring, reduciendo así el costo.
El acero inoxidable es ideal para ambientes corrosivos.
Proporcionan un sello hermético para cables de salida de módulos fotovoltaicos hacia inversores.
Aseguran cables fotovoltaicos de entrada desde cadenas de paneles solares hacia la conexión del portafusibles dentro de cajas combinadoras solares.
No se requiere desmontaje para la instalación.
La arandela de sellado solo se requiere para aplicaciones con orificio de paso.
Compatible con DFARS.

Material		SSMCG: cuerpo y tuerca de sellado en acero inoxidable 303 con dedos de nylon 6/6 y glándula TPE
Certificaciones		Certificado por UL para cumplimiento con requisitos canadienses y estadounidenses bajo el archivo E51579
Certificaciones		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E51579, conforme a requisitos canadienses y estadounidenses
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-40°F (-40°C) a 212°F (100°C)
Clasificación IP		IP 68 (70 PSI, 5 BAR)
