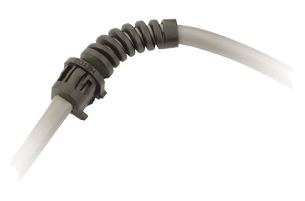

Bujes de alivio de tensión Heyco® RDD Lockit™ – Pigtail™ (para cables planos y redondos)

Número de parte y especificación

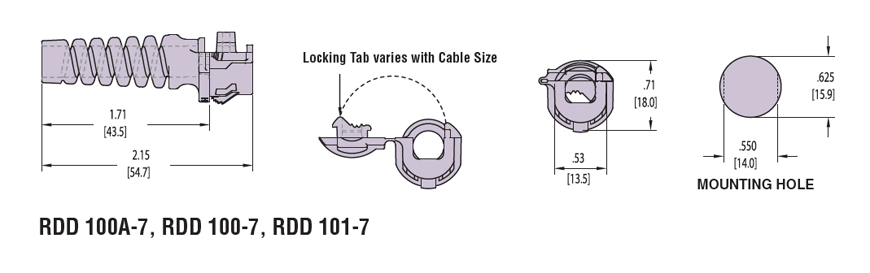

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL				Alivio de tensión RDD Lockit para un ensamblaje más rápido			Tapón correspondiente para orificio de montaje
Tipo UL	AWG / conductores	Tamaño aproximado		Tamaño del orificio de montaje		Grosor					Tapón correspondiente para orificio de montaje
		Tamaño aproximado		Tamaño del orificio de montaje		Grosor		NO. DE PARTE.		DESC.	NO. DE PARTE	DESC.
		in.	mm.	in.	mm.	in.	mm.	Negro	Blanco	DESC.	NO. DE PARTE	DESC.
Para cables planos
SPT-1	18/2 18/3	.105 x .222 .116 x .315	2.7 x 5.6 2.9 x 8.0	.625 con .550 planos	15.9 con 14.0 planos	.032	0.8	1769	1770	RDD 100A-7	2497	DD 625-550
						.040	1.1
						.048	1.2
						.063	1.6
						.099	2.5
SPT-2 HPN	18/2 18/3 16/3	.116 x .315 .160 x .300	2.9 x 8.0 4.1 x 7.6	.625 con .550 planos	15.9 con 14.0 planos	.032	0.8	1771	1772	RDD 100-7	2497	DD 625-550
						.040	1.1
						.048	1.2
						.063	1.6
						.099	2.5
Para cables redondos
Consulta la tabla de tipos de cable reconocidos por UL	varios	.220-.290	5.6 x 7.4	.625 con .550 planos	15.9 con 14.0 planos	.032	0.8	1773	1774	RDD 101-7	2497	DD 625-550
						.040	1.1
						.048	1.2
						.063	1.6
						.099	2.5

Color estándar negro. Consulta con Heyco para blanco u otros colores.

Características

El resorte integral de nylon permite que el cable forme una curva suave, evita dobleces y asegura la mayor vida útil del cable y del producto.
Diseñado para cumplir con la prueba de 50,000 ciclos para aspiradoras de CSA (C22.2 No. 67) y con la especificación UL 859 para la prueba de flexión de cables en aparatos eléctricos personales de uso doméstico.
¡Facilita el ensamblaje! Independientemente de su inserción en el panel, los RDD Lockit™ se bloquean automáticamente sobre el cable. Pueden preensamblarse fuera de línea para su ensamblaje final posteriormente o en otra ubicación, reduciendo el costo de instalación.
Se instalan fácilmente con presión de los dedos en un orificio redondo estándar o tipo Doble D. No se requieren herramientas, incluso para ensamblaje manual.
Protegen el elemento vital de tus productos eléctricos y electrónicos al absorber las fuerzas de empuje y tracción que pueden ejercerse sobre el cable de alimentación flexible. El diseño Doble D elimina la posibilidad de rotación de la pieza bajo fuerzas de torsión.
Los múltiples escalones de bloqueo permiten fijar los alivios de tensión Lockit en una amplia gama de grosores de panel para un ajuste al ras y acabado.
El equipo automatizado de preensamblaje de Heyco acelera el ensamblaje del RDD en el cable, reduciendo costos y disminuyendo considerablemente el riesgo de síndrome del túnel carpiano.
Los tapones correspondientes para orificios de montaje pueden utilizarse para cubrir orificios vacíos o no utilizados, permitiendo así un único diseño de panel para múltiples aplicaciones.
Para punzones para orificios de montaje tipo Doble D, haz clic aquí.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Reconocido bajo el programa de componentes de Underwriters Laboratories archivo E15331
Certificaciones		Certificado por Canadian Standards Association archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-.04°F (-18°C) a 221°F (105°C)
