Bujes de alivio de tensión RDD Lockit™ Heyco®, paso recto (cables planos)

Número de parte y especificación

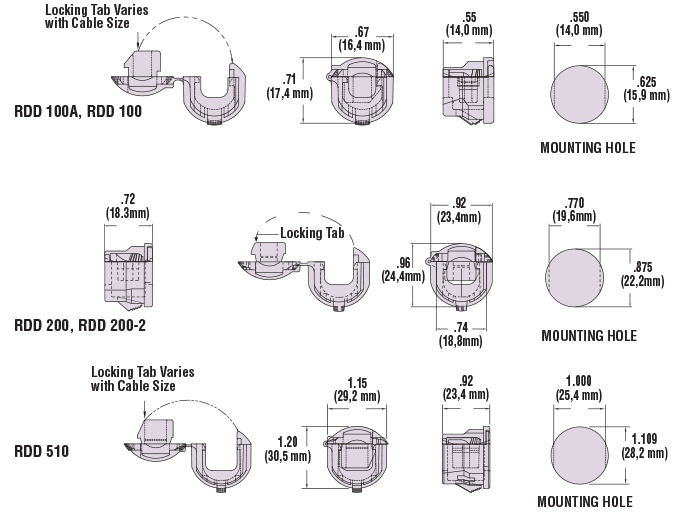

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL				Alivio de tensión RDD Lockit para ensamblaje más rápido			Tapón correspondiente para orificio de montaje
Tipo UL	AWG/Conductores	Tamaño aproximado		Tamaño del orificio de montaje		Grosor		Alivio de tensión RDD Lockit para ensamblaje más rápido			Tapón correspondiente para orificio de montaje
		Tamaño aproximado		Tamaño del orificio de montaje		Grosor		NO. DE PARTE		DESC.	NO. DE PARTE	DESC.
		in.	mm.	in.	mm.	in.	mm.	Negro	Blanco	DESC.	NO. DE PARTE	DESC.
SPT-1	18/2 18/3	.105 x .222 .116 x .315	2.7 x 5.6 2.9 x 8.0	.625 con planos de .550	15.9 con planos de 14.0	.032	0.8	1872	1873	RDD 100A	2497	DD 625-550
						.040	1.0
						.048	1.2
						.063	1.6
						.099	2.5
SPT-2 HPN	18/2 18/3 16/3	.116 x .315 .160 x .300	2.9 x 8.0 4.1 x 7.6	.625 con planos de .550	15.9 con planos de 14.0	.032	0.8	1874	1875	RDD 100	2497	DD 625-550
						.040	1.0
						.048	1.2
						.063	1.6
						.099	2.5
HPN	18/3	.15 x .34 .16 x .37	3.8 x 8.6 4.1 x 9.4	.875 con planos de .770	22.2 con planos de 19.6			1878	1879	RDD 200	2509	DD 875-770
HPN	16/3	.15 x .34 .16 x .37	3.8 x 8.6 4.1 x 9.4
SPT-2	18/3	.15 x .40	3.8 x 10.2			.032	0.8
SPT-2	16/3	.16 x .41	4.1 x 10.4			.063	1.6
SPT-3	18/2	.19 x .35	4.8 x 8.9			.099	2.5
	18/3	.19 x .39	4.8 x 9.9			.126	3.2
	16/2	.20 x .37	5.1 x 9.4			.157	4.0
	16/3	.20 x .43	5.1 x 10.9
	14/2	.24 x .42	6.1 x 10.7
Igual que el RDD 200 anterior excepto –––––––––––––––––––––––––––––>						.078	2.0	1876	1877	RDD 200-2*	2509	DD 875-770
						.140	3.4	1876	1877	RDD 200-2*	2509	DD 875-770
Igual que el RDD 200 anterior excepto –––––––––––––––––––––––––––––>				1.109 con planos de 1.006	28.2 con planos de 25.4	.063	1.6	1798	1799	RDD 510	2717	DD 1109-1000
						.099	2.5
						.126	3.2
						.157	4.0
						.187	4.8

Color estándar negro. Consulta con Heyco para otros colores. *Diseñado para orificios de montaje fundidos o con bordes redondeados.

Características

¡Diseño amigable para ensamblaje! Independientemente de la inserción en el panel, los alivios de tensión RDD Lockit™ se bloquean automáticamente sobre el cable. Preensambla los RDD Lockits fuera de línea para el ensamblaje final en otro momento o ubicación, reduciendo el costo de instalación.
Se instalan fácilmente con presión de los dedos en un orificio estándar redondo o tipo Doble D. No se requieren herramientas, incluso para ensamblaje manual.
Protegen la integridad de tus productos eléctricos/electrónicos al absorber las fuerzas de empuje y tracción que pueden ejercerse sobre el cable flexible de alimentación. El diseño tipo Doble D elimina la posibilidad de rotación de la pieza bajo fuerzas de torsión.
Los múltiples pasos de bloqueo para panel aseguran los alivios de tensión Lockit en una amplia variedad de grosores de panel, proporcionando un ajuste uniforme y terminado.
El equipo automatizado de preensamblaje Heyco acelera el ensamblaje del RDD sobre el cable y así reduce costos, además de disminuir considerablemente el riesgo de síndrome del túnel carpiano.
Consulta con Heyco para otros tipos y tamaños de cable.
Los tapones correspondientes para orificios de montaje pueden utilizarse para cubrir orificios vacíos o sin uso, permitiendo un solo diseño de panel para múltiples aplicaciones.
Para punzonadoras de orificios de montaje tipo Doble D, haz clic aquí.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E15331
Certificaciones		Certificado por la Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-.04°F (-18°C) a 221°F (105°C)
