Bujes de alivio de tensión RDD Lockit™ Heyco®, paso recto (cables redondos), compatibles con knock-out eléctrico de 1/2″

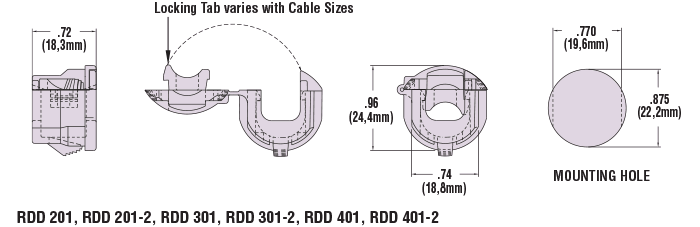

Número de parte y especificación

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL				Alivio de tensión RDD Lockit para ensamblaje más rápido			Tapón correspondiente para orificio de montaje
Tipo UL	AWG/Conductores	Tamaño aproximado		Tamaño del orificio de montaje		Grosor		Alivio de tensión RDD Lockit para ensamblaje más rápido			Tapón correspondiente para orificio de montaje
		Tamaño aproximado		Tamaño del orificio de montaje		Grosor		NO. DE PARTE		DESC.	NO. DE PARTE	DESC.
		in.	mm.	in.	mm.	in.	mm.	Negro	Blanco	DESC.	NO. DE PARTE	DESC.
Ver tabla de tipos de cable reconocidos por UL	varios	.290 - .385	7,4 - 9,8	.875 con planos de .770	22.2 con planos de 19.6	.032	0.8	1857	1858	RDD 201	2509	DD 875-770
						.063	1.6
						.099	2.5
						.126	3.2
						.157	4.0
Igual que el RDD 201 anterior excepto –––––––––––––––––––––––––––––>						.078	2.0	1855	1856	RDD 201-2*	2509	DD 875-770
						.140	3.4	1855	1856	RDD 201-2*	2509	DD 875-770
Ver tabla de tipos de cable reconocidos por UL	varios	.340-.430	8,6-10,9	.875 con planos de .770	22.2 con planos de 19.6	.032	0.8	1861	1862	RDD 301	2509	DD 875-770
						.063	1.6
						.099	2,5
						.126	3.2
						.157	4.0
Igual que el RDD 301 anterior excepto –––––––––––––––––––––––––––––>						.078	2.0	1859	1860	RDD 301-2*	2509	DD 875-770
						.140	3.4	1859	1860	RDD 301-2*	2509	DD 875-770
Ver tabla de tipos de cable reconocidos por UL	varios	.420-.450	10,7-11,4	.875 con planos de .770	22.2 con planos de 19.6	.032	0.8	1865	1866	RDD 401	2509	DD 875-770
						.063	1.6
						.099	2.5
						.126	3.2
						.157	4.0
Igual que el RDD 401 anterior excepto –––––––––––––––––––––––––––––>						.078	2.0	1882	1883	RDD 401-2*	2509	DD 875-770
						.140	3.4	1882	1883	RDD 401-2*	2509	DD 875-770

Color estándar negro. Consulta con Heyco para otros colores. *Diseñado para orificios de montaje fundidos o con bordes redondeados.

Características

¡Diseño amigable para ensamblaje! Independientemente de la inserción en el panel, los alivios de tensión RDD Lockit™ se bloquean automáticamente sobre el cable. Preensambla los RDD Lockits fuera de línea para el ensamblaje final en otro momento o ubicación, reduciendo el costo de instalación.
Se instalan fácilmente con presión de los dedos en un orificio estándar redondo o tipo Doble D. No se requieren herramientas, incluso para ensamblaje manual.
Protegen la integridad de tus productos eléctricos/electrónicos al absorber las fuerzas de empuje y tracción que pueden ejercerse sobre el cable flexible de alimentación. El diseño tipo Double D elimina la posibilidad de rotación de la pieza bajo fuerzas de torsión.
Los múltiples pasos de bloqueo para panel aseguran los alivios de tensión Lockit en una amplia variedad de grosores de panel, proporcionando un ajuste uniforme y terminado.
El equipo automatizado de preensamblaje Heyco
acelera el ensamblaje del RDD sobre el cable y así reduce costos, además de disminuir considerablemente el riesgo de síndrome del túnel carpiano.
Consulta con Heyco para otros tipos y tamaños de cable.
Los tapones correspondientes para orificios de montaje pueden utilizarse para cubrir orificios vacíos o sin uso, permitiendo un solo diseño de panel para múltiples aplicaciones.
Para punzonadoras de orificios de montaje tipo Double D, haz clic aquí.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Reconocido por Underwriters’ Laboratories, archivo E15331
Certificaciones		Certificado por Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-.04°F (-18°C) a 221°F (105°C)
