Bujes de alivio de tensión ST Lockit™ Heyco® (cables redondos)

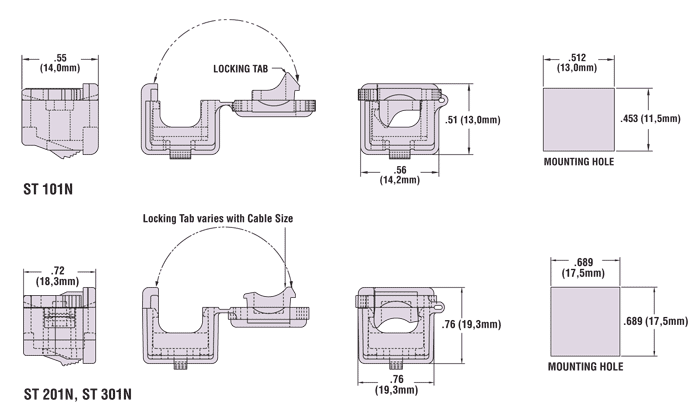

Número de parte y especificación

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL				Alivio de tensión ST Lockit para ensamblaje más rápido			Tapón correspondiente para orificio de montaje
Tipo UL	AWG/Conductores	Tamaño aproximado		Tamaño del orificio de montaje		Grosor		Alivio de tensión ST Lockit para ensamblaje más rápido			Tapón correspondiente para orificio de montaje
		Tamaño aproximado		Tamaño del orificio de montaje		Grosor		NO. DE PARTE		DESC.	NO. DE PARTE	DESC.
		in.	mm.	in.	mm.	in.	mm.	Negro	Blanco	DESC.	NO. DE PARTE	DESC.
Ver tabla de tipos de cable reconocidos por UL	varios	.220 - .290	5.6 - 7.4	.453 x .512	11.5 x 13.0	.032	0.8	1832	1833	ST 101N	1890	RP 115-130
						.040	1.1
						.048	1.2
						.063	1.6
						.099	2.5
Ver tabla de tipos de cable reconocidos por UL	varios	.290 - .360	7.4 - 9.1	.689 x .689	17.5 x 17.5	.032	0.8	1836	1837	ST 201N	1892	RP 175-175
						.063	1.6
						.099	2.5
						.126	3.2
						.157	4.0
Ver tabla de tipos de cable reconocidos por UL	varios	.355 - .420	9.0 - 10.6	.689 x .689	17.5 x 17.5	.032	0.8	1848	1849	ST 301N	1892	RP 175-175
						.063	1.6
						.099	2.5
						.126	3.2
						.157	4.0

Color estándar negro. Consulta con Heyco para otros colores.

Características

¡Diseño amigable para ensamblaje! Independientemente de la inserción en el panel, los alivios de tensión Lockit™ se bloquean automáticamente sobre el cable. Preensámblalos fuera de línea para el ensamblaje final en otro momento o ubicación, reduciendo el costo de instalación.
Los alivios de tensión Lockit sujetan tan firmemente que cumplen con los requisitos de la prueba de extracción UL con o sin soporte del panel.
Protegen la integridad de tus productos eléctricos/electrónicos al absorber las fuerzas de empuje y tracción que pueden ejercerse sobre el cable flexible de alimentación. El diseño rectangular elimina la posibilidad de rotación de la pieza bajo fuerzas de torsión.
El diseño de tres dedos de bloqueo de Lockit asegura firmemente paneles desde .032″ (0.8 mm) hasta .157″ (4.0 mm) de grosor, proporcionando una apariencia limpia y uniforme. Los cinco pasos de bloqueo se adaptan a una amplia variedad de grosores de panel. ¡El perfil bajo de la cabeza cumple con los requisitos estéticos del diseño!
El equipo automatizado de preensamblaje Heyco
acelera el ensamblaje del Lockit™ sobre el cable y así reduce costos, además de disminuir considerablemente el riesgo de síndrome del túnel carpiano.
Consulta con Heyco para otros tipos y tamaños de cable.
Los tapones correspondientes para orificios de montaje pueden utilizarse para cubrir orificios vacíos o sin uso, permitiendo un solo diseño de panel para múltiples aplicaciones.

Material		Nylon 6/6
Certificaciones		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E15331
Certificaciones		Certificado por la Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-.04°F (-18°C) a 221°F (105°C).
