Bujes de alivio de tensión original Heyco®, paso recto para cables planos, para orificios de montaje de .375″ (9.5 mm) a .500″ (12.7 mm)

Número de parte y especificación

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL						NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA		Tapón para orificio de montaje

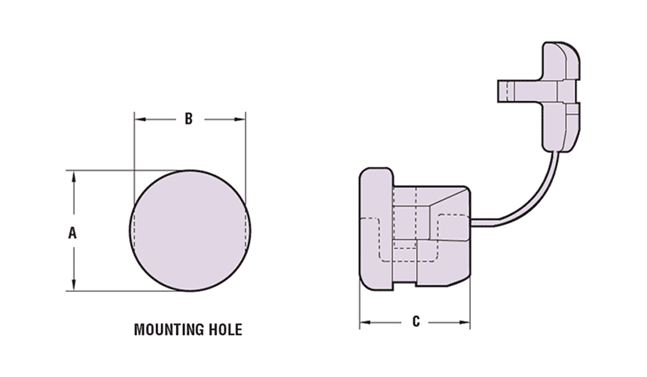

Tipo UL	AWG/Conductores	Tamaño aproximado		A Diámetro del orificio de montaje		B Para evitar rotación		Grosor final del panel*		Negro		C LONGITUD DEL CUERPO		Tapón para orificio de montaje
Tipo UL	AWG/Conductores	in.	mm.	in.	mm.	in.	mm.	in.	mm.	Negro		in.	mm.	NO. DE PARTE
300 OHM†	20/2 22/2	.06 x .40	1.5 x 10.2	.375	9.5	.625 - .640	15.9 - 16.3	.100	2.5	1814	SR 302-1**	.469	11.9	consulta con Heyco
SPT-1	18/2 18/3	.12 x .30	3.0 x 7.6	.375	9.5
SPT-1	18/2 18/3	.12 x .30	3.0 x 7.6	.390	9.9
SPT-2	18/2 18/3	.15 x .40	3.8 x 10.2	.415	10.5
	18/2 18/3	.15 x .40	3.8 x 10.2	.422	10.7
	16/2 16/3	.16 x .41	4.1 x 10.4	.422	10.7
	16/2 16/3	.16 x .41	4.1 x 10.4	.437	11.1
Igual al SR 302-1 anterior, excepto ––––––––––––––––––––––––––––––––––––>								.156	4.0	1804	SR 300-1	.469	11.9	consulta con Heyco
CLOCK X & XT	20/2	.09 x .18	2.3 x 4.6	.375	9.5	.345	8.8	.062	1.6	1017	SR 2P-4	.406	10.3	2617
SPT-1	18/2	.11 x .21	2.8 x 5.3	.375	9.5	.345	8.8	.062	1.6	1017	SR 2P-4	.406	10.3	2617
Igual al SR 2P-4 anterior, excepto ––––––––––––––––––––––––––––––––––––>								.125	3.2	1034	SR 2L-1	.406	10.3	2617
SPT-1	18/2	.12 x .22	3.0 x 5.6	.437	11.1	.390	9.9	.040***	1.0	1074	SR 3A-4	.406	10.3	2488
Igual al SR 3A-4 anterior, excepto ––––––––––––––––––––––––––––––––––––>								.062	1.6	1077	SR 3P-4	.406	10.3	2488
								.100	2.5	1104	SR 3W-1	.406	10.3	2488
								.156	4.0	1094	SR 3L-1	.406	10.3	consulta con Heyco
SPT-1, SPT-2, & HPN	18/2	.12 x .22	3.0 x 5.6	.500	12.7	.445	11.3	.100	2.5	1130	SR 4P-4	.440	11.2	2491
SPT-1	18/3	.12 x .30	3.0 x 7.6	.500	12.7	.445	11.3	.062	1.6	1120	SR 4N-4	.406	10.3	2491
SPT-2 & HPN	18/2	.15 x .28	3.8 x 7.1	.500	12.7	.445	11.3	.062	1.6	1120	SR 4N-4	.406	10.3	2491
Igual al SR 4N-4 anterior, excepto ––––––––––––––––––––––––––––––––––––>								.100	2.5	1117	SR 4K-4	.406	10.3	2491
								.156	4.0	1127	SR 4L-4	.406	10.3	consulta con Heyco
SPT-1	18/3	.12 x .30	3.0 x 7.6	.500	12.7	.460	11.7	.095	2.4	1114	SR 4K-1	.500	12.7	2491
SPT-2 HPN	18/2	.15 x .28	3.8 x 7.1	.500	12.7
HPN	18/3	.15 x .34	3.8 x 8.6	.500-.515	12.7-13.1
SPT-2 HPN	16/2	.16 x .30	4.1 x 7.6	.500-.515	12.7-13.1
Igual al SR 4K-1 anterior, excepto ––––––––––––––––––––––––––––––––––––>								.187	4.7	1124	SR 4L-1	.500	12.7	consulta con Heyco

Color estándar negro. Consulta con Heyco para otros colores. † El cable no está aprobado por UL/CSA. *Grosor máximo del panel. La pieza cuenta con holgura adicional. Consulta con Heyco para tu grosor final de panel personalizado. **Usar orificio de montaje alargado. ***Para instalar bujes de alivio de tensión para grosor máximo de panel de .040″ (1.0 mm), utiliza las pinzas manuales No. de parte 0021 (No. R 291).

Características

Protege la integridad de tus productos eléctricos/electrónicos al absorber las fuerzas de tracción, empuje y torsión que pueden ejercerse sobre el cable flexible de alimentación.
Ancla, aísla y protege de forma segura el cable en los puntos de entrada al panel.
Disponibles tamaños para paneles delgados de .040″ (1.0 mm): SR 4A-6 y SR 3A-4. Consulta las tablas para más detalles.
Los tapones correspondientes para orificios de montaje pueden utilizarse para cubrir orificios vacíos o sin uso, permitiendo un solo diseño de panel para múltiples aplicaciones.
Consulta con Heyco para otros tipos y tamaños de cable.
Para herramientas de ensamblaje SR, haz clic aquí.
Para punzones de orificios de montaje tipo Doble D, haz clic aquí.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E15331
Certificaciones		Certificado por la Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-.04°F (-18°C) a 221°F (105°C)
