Bujes de alivio de tensión original Heyco®, paso recto para cables planos, para orificios de montaje de .560″ (14.2 mm) a .875″ (22.2 mm)

Número de parte y especificación

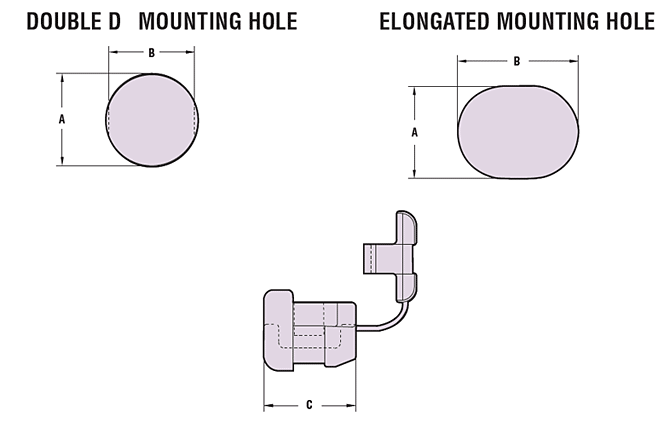

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL						NO. DE PARTE	DESC.	DIMENSIONES DE LA PIEZA		Tapón para orificio de montaje
Tipo UL	AWG/Conductores	Tamaño aproximado		A Diámetro del orificio de montaje		B Para evitar rotación		Grosor final del panel*		Negro		C Longitud del cuerpo		Tapón para orificio de montaje
Tipo UL	AWG/Conductores	in.	mm.	in.	mm.	in.	mm.	in.	mm.	Negro		in.	mm.	PART NO.
SPT-2	18/3	.15 x .40	3.8 x 10.2	.562	14.3	.530	13.5	.125	3.2	1174	SR 5W-1	.609	15.5	2494
SPT-2	16/3	.16 x .41	4.1 x 10.4
HPN	16/2	.16 x .37	4.1 x 9.4
HPN	16/3	.16 x .42	4.1 x 10.5
SPT-3	18/2	.19 x .35	4.8 x 8.9	.562	14.3	.530	13.5	.062	1.6	1170	SR 5KN-4	.609	15.5	2494
SPT-3	16/2	.20 x .37	5.1 x 9.4
SPT-2	18/3	.15 x .40	3.8 x 10.2
SPT-2 & HPN	16/3	.16 x .41	4.1 x 10.4
Igual al SR 5KN-4 anterior, excepto ––––––––––––––––––––––––––––>								.125	3.2	1167	SR 5K-4	.609	15.5	2494
SPT-2	18/3	.15 x .40	3.8 x 10.2	.560	14.2	.730	18,5	.125	3.2	1484	SR 30-1**	.672	17.1	consulta con Heyco
SPT-2	16/3	.16 x .41	4.1 x 10.4
SPT-3	18/2	.19 x .35	4.8 x 8.9
	18/3	.19 x .39	4.8 x 9.9
	16/2	.20 x .37	5.1 x 9.4
	16/3	.20 x .43	5.1 x 10.9
SPT-2	18/3	.15 x .40	3.0 x 7.6	.625	15.9	.550	14,0	.062	1.6	1160	SR 6N4-4	.578	14.7	2497
SPT-2	16/3	.16 x .41	4.1 x 10.4	.625	15.9	.550	14,0	.062	1.6	1160	SR 6N4-4	.578	14.7	2497
Igual al SR 6N4-4 anterior, excepto ––––––––––––––––––––––––––––>								.125	2.5	1163	SR 6P4-4	.578	14.7	2497
SPT-3	16/2	.20 x .37	5.1 x 9.4	.750	19.0	.875	22,2	.125	3.2	1504	SR 33-1**	.781	19.8	consulta con Heyco
	16/3	.20 x .43	5.1 x 10.9
	14/2	.24 x .42	6.1 x 10.7
	14/3	.24 x .51	6.1 x 12.9
*Compatible con orificio eléctrico troquelado de 1/2″*
SPT-3	14/2	.24 x .42	6.1 x 10.7	.875	22.2	.840	21,3	.125	3.2	1517	SR 34-2	.813	20.7	2509
	14/3	.24 x .51	6.1 x 12.9
	12/2	.29 x .51	7.4 x 12.9
	12/3	.29 x .65	7.4 x 16.5
SPT-3	12/3	.32 x .65	8.1 x 16.5	.875	22.2	.835	21,2	.125	3.2	1497	SR 31-2	.812	20.6	2509
SPT-3	10/3	.32 x .65	8.1 x 16.5	.875	22.2	.835	21,2	.125	3.2	1497	SR 31-2	.812	20.6	2509

Color estándar negro. Consulta con Heyco para otros colores. *Grosor máximo del panel. La pieza cuenta con holgura adicional. Consulta con Heyco para tu grosor final de panel personalizado. **Usar orificio de montaje alargado.

Características

Protege la integridad de tus productos eléctricos/electrónicos al absorber las fuerzas de tracción, empuje y torsión que pueden ejercerse sobre el cable flexible de alimentación.
Ancla, aísla y protege de forma segura el cable en los puntos de entrada al panel.
Consulta con Heyco para otros tipos y tamaños de cable.
Los tapones correspondientes para orificios de montaje pueden utilizarse para cubrir orificios vacíos o sin uso, permitiendo un solo diseño de panel para múltiples aplicaciones.
Para herramientas de ensamblaje SR, haz clic aquí.
Para punzones de orificios de montaje tipo Doble D, haz clic aquí.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E15331
Certificaciones		Certificado por la Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-.04°F (-18°C) a 221°F (105°C)
